  • enquête thématique régionale, Le canal de Nantes à Brest
  • inventaire topographique, Châteaulin
Site d'écluse de Coatigrac'h, n° 235 (Châteaulin)
Bretagne > Finistère > Châteaulin
Œuvre étudiée
Auteur
Copyright

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays d'Accueil touristique du Ménez-Hom Atlantique - Châteaulin
  • Hydrographies l' Aulne
  • Commune Châteaulin
  • Lieu-dit Laiterie, Coatigrac'h
  • Adresse kilométrage 358.069-358.231
  • Précisions oeuvre située en partie sur la commune Saint-Coulitz
Désignation
  • Dénominations
    site d'écluse
  • Appellations
    Coatigrac'h
  • Parties constituantes étudiées
    maison (IA29004578)
  • Parties constituantes non étudiées
    déversoir de superficie, cale, borne, vanne
Historique

Les travaux sont adjugés aux entrepreneurs brestois Huyot jeune, Jean-Louis Paisant et Philippe-Julien Roujoux entre 1822 et 1828.

Description

Écluse à sas ; moyen appareil de schiste, parements : pierre de taille de granite ; pare-gravier desservi par un escalier : moellons de schiste, parements supérieurs : appareil de granite. État actuel : sas rejointoyé, fuites importantes ; porte amont métallique rivetée, porte aval disparue. Déversoir & pertuis au niveau de la porte amont. Déversoir en éperon ; îlot : pierre de taille de granite. État actuel : passe à poissons récente couverte d´un grillage : pierre de taille de granite, contre le bajoyer de large. Pertuis contre la rive opposée à l'écluse ; culée : pierre de taille de granite. État actuel : passerelle, vannes et échelle métalliques récentes reposant sur un support en pierre de taille de granite. Ponceau de contre-halage en aval : béton, garde-corps métallique. Deux bornes kilométriques. 150 m en amont de l'écluse, cale, dite "bac de Coatigrac'h" : moellons de schiste, sans parapet. Le granite utilisé dans ce site est le leucogranite du sud-Finistère ou du Morbihan (Chauris).

  • Murs
    • granite
    • schiste
    • moellon
    • pierre de taille
  • État de conservation
    désaffecté, restauré
Statut, intérêt et protection
  • Statut de la propriété
    propriété de la région
  • Intérêt de l'œuvre
    à signaler
Illustrations 11
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Conseil général du Finistère
Aller à la notice d'illustration
  • (c) Conseil général du Finistère
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
L'écluse sur la carte de 1823 (A. N. Série F 14-10109 / 1-59)

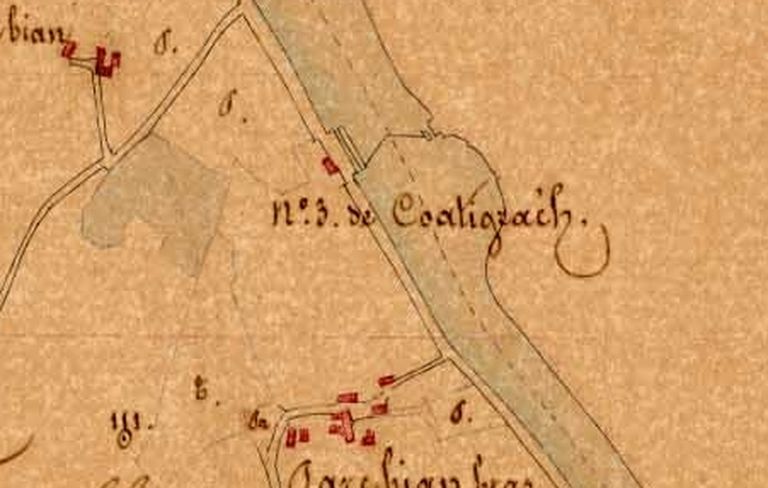

L'écluse sur le plan de 1829 (A. N. Série F 14-10109 / 1-4)
L'écluse sur le cadastre de Châteaulin, en 1847 (A. D. Finistère, 3 P 29/2 - 1847)
L'écluse sur le cadastre de Châteaulin, en 1847 (A. D. Finistère, 3 P 29/2 - 1847)

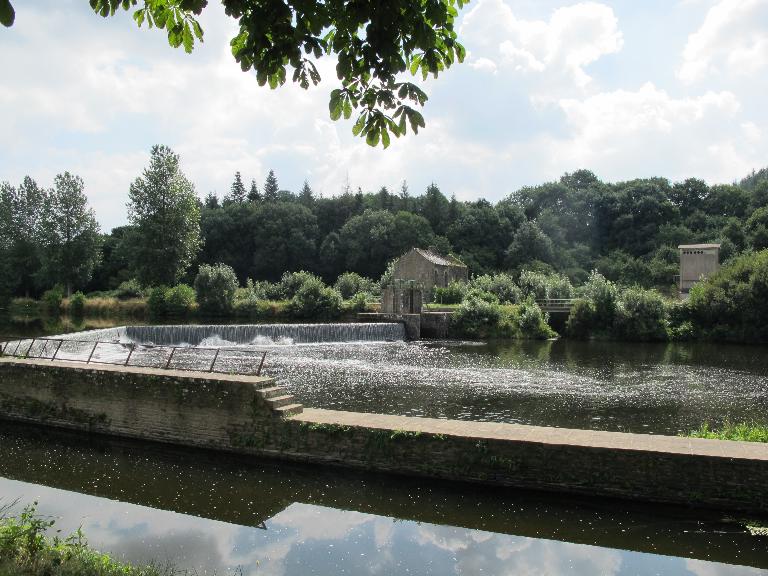

Déversoir et écluse : vue générale depuis l'amont

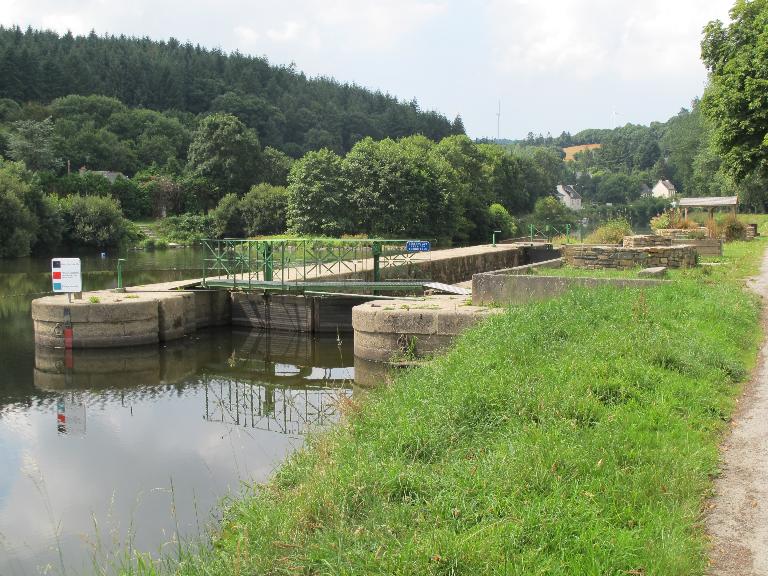

Ecluse de Coatigrac'h, n°235

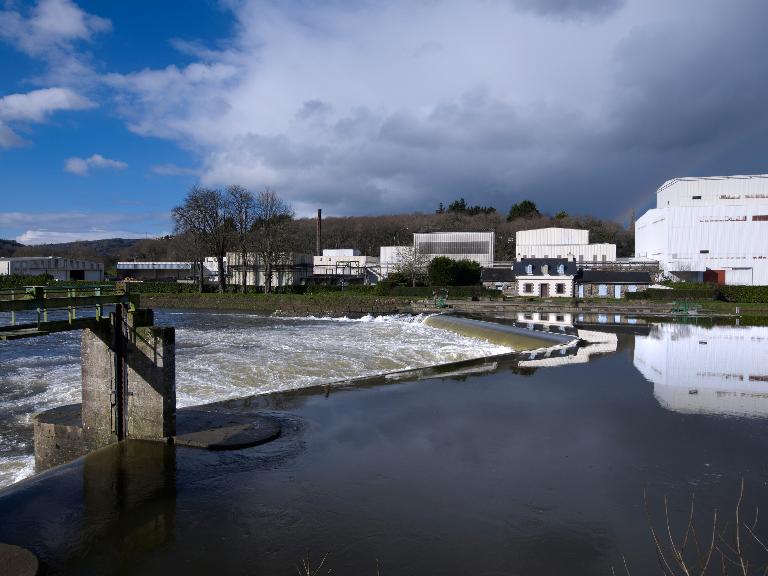

Déversoir et sas, site de Coatigrac'h
Site d'écluse de Coatigrac'h, n°235

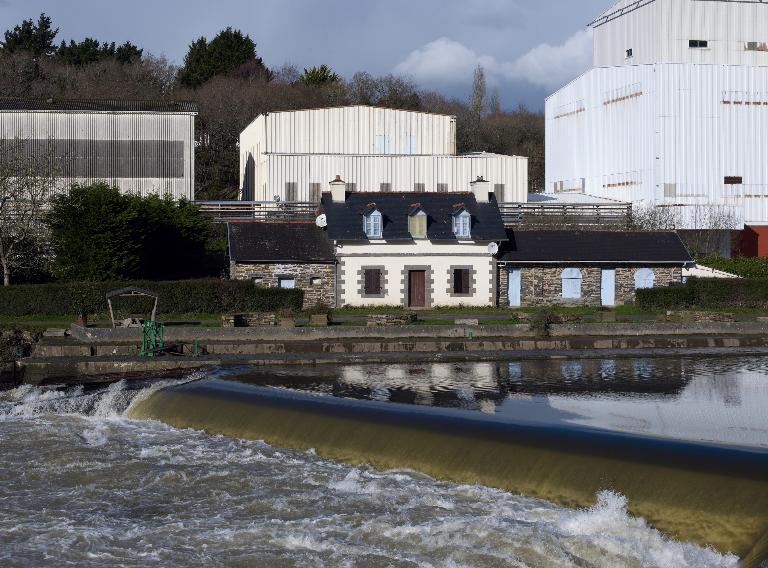

Maison éclusière, vue depuis Saint-Coulitz

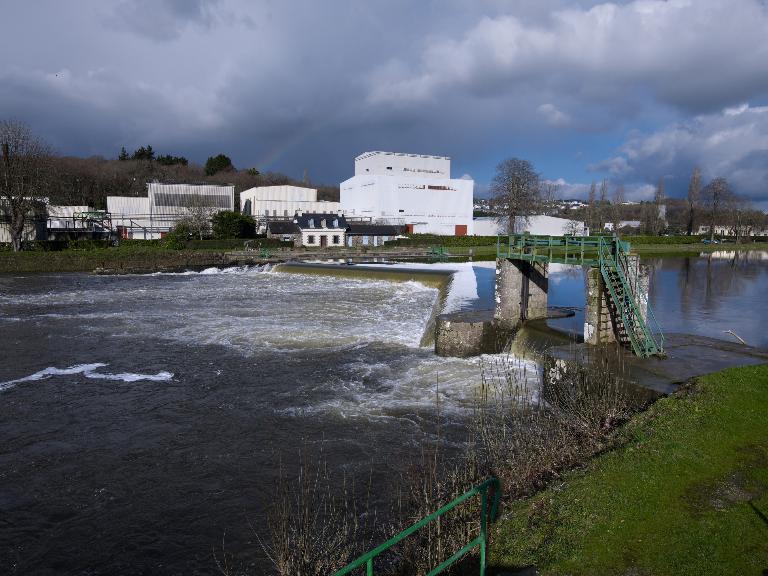

Ecluse de Coatigrac'h, déversoir

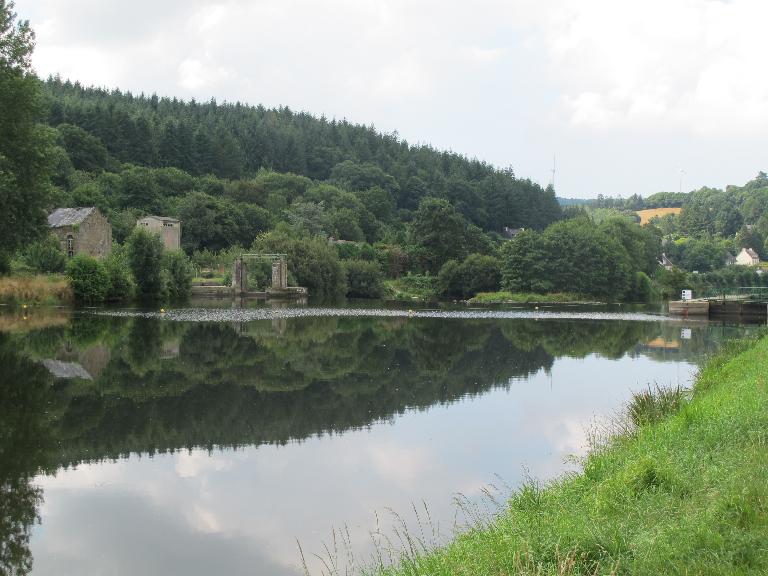

Vue générale du site d'écluse de Coatigrac'h
Documentation

Bibliographie

  • [Exposition. Brest, Archives départementales du Finistère. 1982]. Le canal de Nantes à Brest dans le Finistère. Exposition présentée à Brest, Archives départementales du Finistère, du 5 avril au 30 septembre 1982. Réd. Chantal Daniel. Brest : Archives départementales du Finistère, 1982. 90 p., ill.

    Archives départementales du Finistère

  • CHAURIS, Louis. Le granite du Huelgoat et le canal de Nantes à Brest. Bulletin de la Société archéologique du Finistère, Quimper, 2000.

    Région Bretagne (Service de l'Inventaire du patrimoine culturel)
    t. 129, p. 195, carte

Documents figurés

  • Canal de Nantes à Brest. Département du Finistère. Plan général de la traversée du canal de Nantes à Brest dans le département du Finistère se composant des cours de l'Aulne, de l’Hyères et du Kergoat. Plan, par Jean-Marie de Silguy, ingénieur en chef des Ponts et Chaussées, 1er janvier 1823. Papier, encre, aquarelle.

    Archives Nationales : F 14 - 10109/1 pièce 59

  • Navigation intérieure. Canal de Nantes à Brest. Département du Finistère. Rivière d'Aulne. 1ère feuille. Plan général de la Rivière d'Aulne depuis Guilyglas jusqu'à Lothey comprenant les écluses n° 1, 2, 3, 4, 5, 6, 7, 8, 9 et 10. Plan, par Guillaume Goury, dit Goury aîné, ingénieur en chef des Ponts et Chaussées, 28 janvier 1829. Papier, encre, aquarelle.

    Archives Nationales : F 14 - 10109/1 pièce 4

  • Cadastre napoléonien de Châteaulin. Section C3 de la Ville. Levée par M. Jobbé-Duval,

    1847, échelle 1 : 2000e.

    Archives départementales du Finistère : 3 P 29/2 - 1847
Date(s) d'enquête : 1996; Date(s) de rédaction : 1996, 2006, 2013, 2015
