Dossier d’œuvre architecture IA35000554 | Réalisé par
  • patrimoine industriel, Inventaire du patrimoine industriel d'Ille-et-Vilaine
Mine d'antimoine du Semnon, la Mine (Martigné-Ferchaud)
Œuvre étudiée

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Ille-et-Vilaine - Retiers
  • Hydrographies le Semnon
  • Commune Martigné-Ferchaud
  • Lieu-dit la Mine

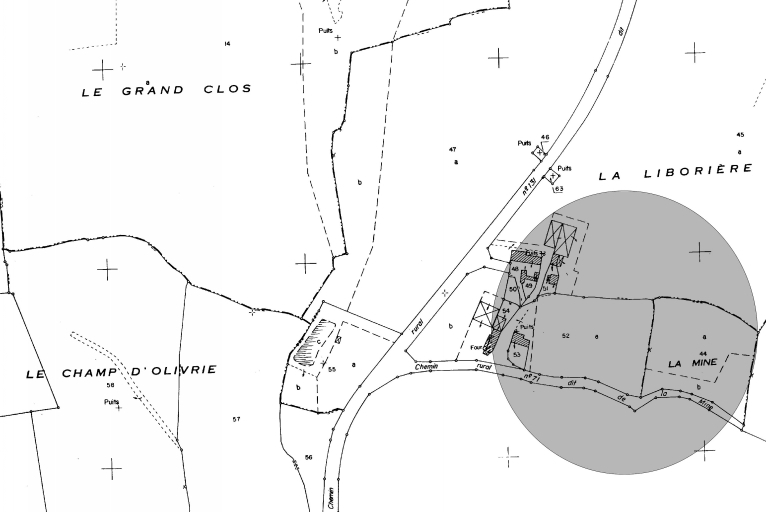

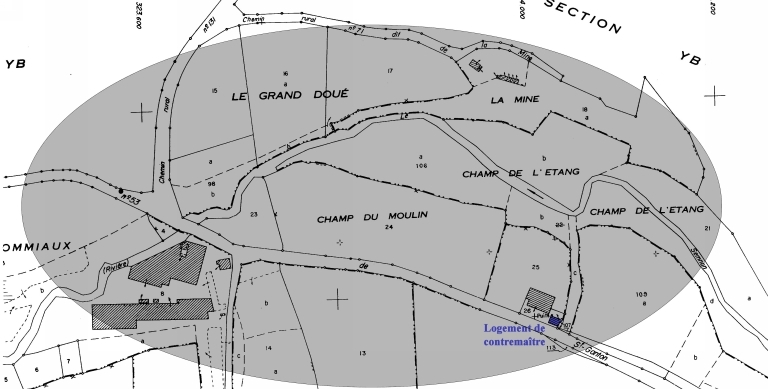

  • Cadastre 1985 YK 15 à 18, 21, 23 à 26, 106, 107, 109 ; 1985 YB 41, 42, 44 à 55, 63
  • Dénominations
    mine
  • Précision dénomination
    mine d'antimoine
  • Appellations
    mine d'antimoine du Semnon
  • Parties constituantes non étudiées
    atelier de fabrication, puits d'extraction, logement de contremaître, entrepôt industriel

Le 16 août 1892, la mine du Semnon fait l'objet d'une pétition. E. Picard, L. Maudet, A. Bossard et A. Tricault sollicitent une concession de mine d'antimoine avec métaux connexes tels que plomb, zinc, cuivre, argent, or et pyrites. Un sursis d'instruction d'un an est accordé par décision ministérielle jusqu'en 1894. L'ingénieur, en charge de l'enquête, signale que les travaux de recherche engagés permettent d'apporter un avis favorable pour la suite. La Concession du Semnon, instituée par décret du 21 mai 1895, porte sur une superficie de 538 ha. En 1896, l'exploitation appartient à la Société des Mines du Semnon. Les travaux effectués en 1909, ayant pour but la reconnaissance du filon, se prolongent en 1910 avec la création de la société anonyme des mines du Semnon. Le puits 1 est approfondi de 22 m, ce qui porte sa profondeur à 90 m. Un nouvel étage est ouvert au niveau de 77 m et il est tracé 202 m de galeries et percé 7 m de cheminées, se répartissant entre les trois niveaux de 17 m, 51 m et 77 m. Au jour, construction d'un bâtiment destiné à l'installation des machines à vapeur plus puissantes que celles déjà en service. Des travaux de terrassement préparatoires à la construction d'une usine de traitement de minerai sont entamés. En 1910, 410 t de minerai brut sont extraites. Dès 1912, la société rencontre des problèmes administratifs. Hormis les derniers mois de 1913, la mine est inexploitée avant la guerre. Toutefois, les travaux préparatoires sont largement développés à l'est du puits, sur une longueur de 85 m, et à l'ouest, sur près de 300 m. A l'est, les travaux se sont heurtés à une faille. Six niveaux ont été tracés. En 1913, deux chantiers d'abattage amorcé ont donné entre 1800 t et 2000 t de minerai, représentant 12 à 15 % de la masse abattue et contenant en moyenne 6 g d'or à la tonne et 6 % d'antimoine. Un rapport de 1915-1916 signale l'existence d'importantes réserves de minerai et conclut à la possibilité d'extraire 80 à 100 t par jour de minerai, ce qui correspond à la capacité du lavoir. En septembre 1918, la mine est inexploitée et la société concessionnaire est en liquidation en 1922. Actuellement, le site est désaffecté. En 1912, mention d'une chaudière à vapeur semi-tubulaire à deux bouilleurs qui provient du constructeur Brissonneau et Lotz, à Nantes (44). En 1894, la mine emploie quatre mineurs et deux manoeuvres, quinze hommes au fond et dix-neuf hommes occupés aux travaux du jour en 1910.

  • Période(s)
    • Principale : 1er quart 20e siècle
  • Dates
    • 1909, daté par source, daté par tradition orale, daté par travaux historiques

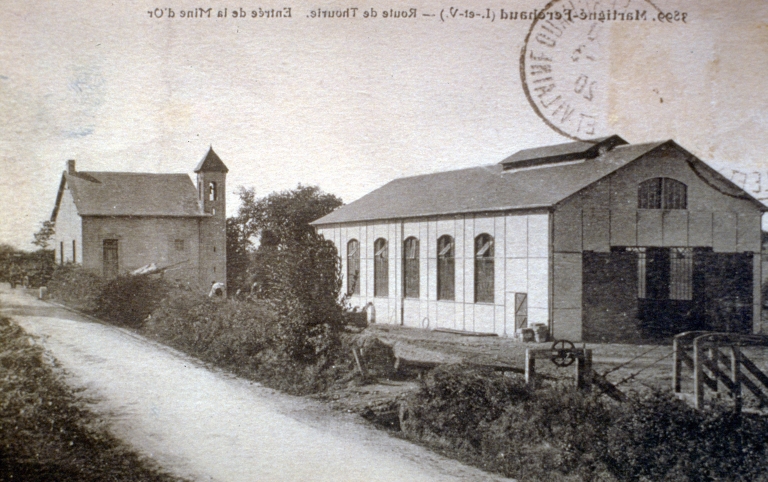

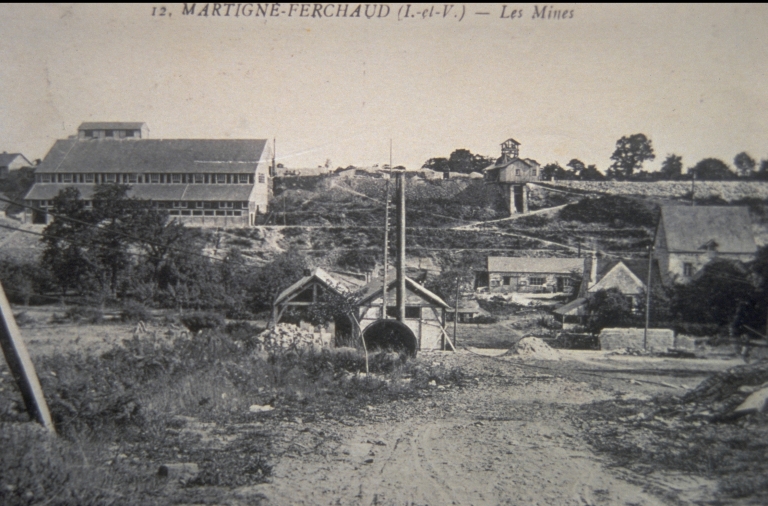

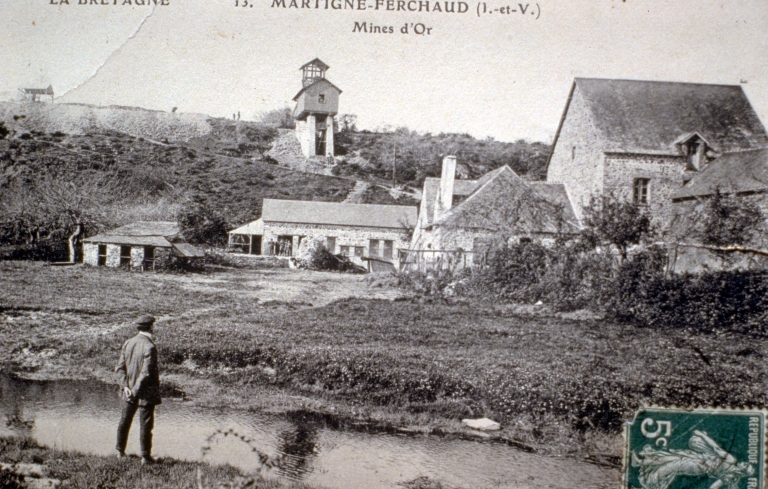

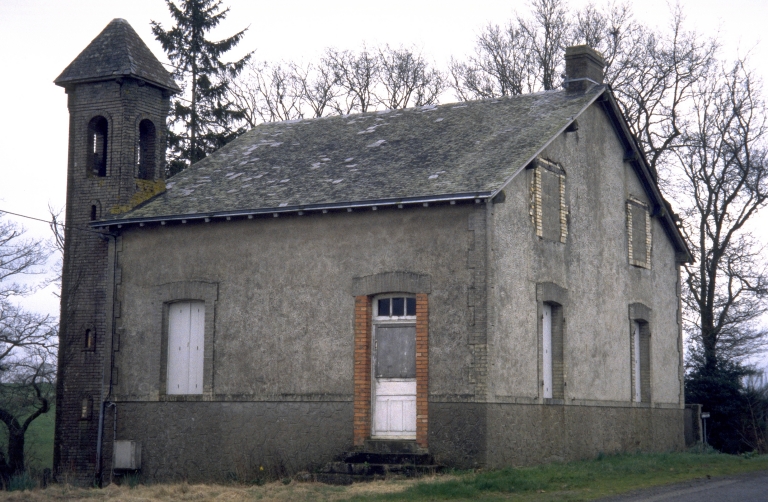

La mine couvre une surface relativement vaste mais n'a cependant conservé que de rares vestiges. Sur le site d'exploitation, situé en hauteur, subsistent les ruines composées de plusieurs arches de l'ancienne usine de traitement du minerai. Quelques puits d'extraction, toujours en place, rendent le site inaccessible. Edifiés à un niveau inférieur, le présumé ancien logement de contremaître et un entrepôt industriel sont encore en bon état de conservation. Le logement, à un étage de soubassement, un rez-de-chaussée surélevé et un étage de comble à surcroît, est construit en béton armé complété de quelques briques ; il est couvert d'un toit à longs pans en ardoises. Cette construction en ciment présente un dessin de deux faux appareils : un en bossage pour les murs, et des briques pour les encadrements de baie. Il est flanqué de deux tours d'angle carrées hors-oeuvre surmontées de toits en pavillon. Les cloches du campanile assuraient l'appel des ouvriers. L'étage supérieur du logement est desservi par un escalier tournant extérieur. L'entrepôt industriel, situé à proximité, repose sur une ossature métallique apparente hourdée du même faux appareil de briques en ciment. Son toit à longs pans, doté d'un lanterneau, mêle ardoises et tôle ondulée. Il est flanqué d'un bâtiment en appentis.

  • Murs
    • schiste
    • ciment
    • moellon
    • béton armé
  • Toits
    ardoise, métal en couverture, tôle ondulée
  • Étages
    étage de soubassement, rez-de-chaussée surélevé, comble à surcroît
  • Couvertures
    • toit à longs pans
    • toit en pavillon
    • appentis
    • lanterneau
  • Énergies
    • énergie thermique
    • énergie électrique
    • produite sur place
    • achetée
  • État de conservation
    établissement industriel désaffecté, vestiges
  • Statut de la propriété
    propriété privée

Documents d'archives

  • AD Ille-et-Vilaine 11bi 490. Situation de l'industrie minérale et des appareils en vapeur en 1910. Rapport de l'ingénieur en chef d'Ille-et-Vilaine, Rennes, 49, p. 1-2 (1911).

    Archives départementales d'Ille-et-Vilaine : 11bi 490
  • AD Ille-et-Vilaine 4Fc 35. Documentation bretonne : mines d'antimoine et de wolfram, articles de journaux (20e siècle).

    Archives départementales d'Ille-et-Vilaine : 4Fc 35
  • AD Ille-et-Vilaine 8S 3. Fonds préfecture. Mines et carrières, instructions (an IX-1892).

    Archives départementales d'Ille-et-Vilaine : 8S 3
  • AD Ille-et-Vilaine 8S 7. Fonds préfecture. Mines et carrières, déclaration de dynamite, mine de Martigné-Ferchaud (1894).

    Archives départementales d'Ille-et-Vilaine : 8S 7
  • AD Ille-et-Vilaine 8S 10. Fonds préfecture. Mines et carrières. Statistiques, affaires diverses (1876-1895).

    Archives départementales d'Ille-et-Vilaine : 8S 10
  • AD Ille-et-Vilaine 8S 24. Fonds préfecture. Mines et carrières, Martigné-Ferchaud (1892-1911).

    Archives départementales d'Ille-et-Vilaine : 8S 24
  • AD Ille-et-Vilaine 8S 29. Fonds préfecture. Mines et carrières, demandes de concessions particulières (1905-1910).

    Archives départementales d'Ille-et-Vilaine : 8S 29
  • AD Ille-et-Vilaine 8S 68. Fonds préfecture. Déclarations de machines à vapeur (1911-1918).

    Archives départementales d'Ille-et-Vilaine : 8S 68
  • AD Ille-et-Vilaine 6Z 50. Sous-Préfecture de Vitré. Etablissements insalubres, incommodes et dangereux, mine du Semnon (1913-1922).

    Archives départementales d'Ille-et-Vilaine : 6Z 50
  • AD Ille-et-Vilaine 3U6 809-2. Tribunal de première instance de Vitré. Dépôt d'actes de société (1902, 1910, 1912, 1913).

    Archives départementales d'Ille-et-Vilaine : 3U6 809-2
  • AD Ille-et-Vilaine 3U6 810. Tribunal de Vitré. Dépôt d'actes de société (1912-1914).

    Archives départementales d'Ille-et-Vilaine : 3U6 810
  • AD Ille-et-Vilaine 3U6 811. Tribunal de première instance de Vitré. Dépôts d'actes de société (1922).

    Archives départementales d'Ille-et-Vilaine : 3U6 811

Bibliographie

  • BRULE, A. Les mines métalliques bretonnes aux XVIIIè et XIXè siècles : inventaire et typologie. MSHAB, 1988, 65.

    p. 125-145
  • PILLARD, F., CHAURIS, L., LAFORET, C. Inventaire minéralogique de la France : Ille-et-Vilaine 35. Orléans : Service Editions du BRGM, 1985.

    p. 109-111 (R. Pierrot)

Documents figurés

  • Mine du Semnon, plan d'ensemble de la concession, AD Ille-et-Vilaine 8S 24. Fonds préfecture, mines et carrières, Martigné-Ferchaud (16 août 1892).

    Archives départementales d'Ille-et-Vilaine : 8S 24
  • Mine du Semnon, plan d'ensemble, AD Ille-et-Vilaine 8S 24. Fonds préfecture, mines et carrières, Martigné-Ferchaud (mars 1897).

    Archives départementales d'Ille-et-Vilaine : 8S 24
  • Mine du Semnon, plan d'ensemble, AD Ille-et-Vilaine 8S 24. Fonds préfecture, mines et carrières, Martigné-Ferchaud (juillet 1911).

    Archives départementales d'Ille-et-Vilaine : 8S 24
  • Mine du Semnon, plan d'ensemble, AD Ille-et-Vilaine 8S 24. Fonds préfecture, mines et carrières, Martigné-Ferchaud (2 juillet 1919).

    Archives départementales d'Ille-et-Vilaine : 8S 24

Annexes

  • Annexe n°1
Date(s) d'enquête : 1998; Date(s) de rédaction : 1999
