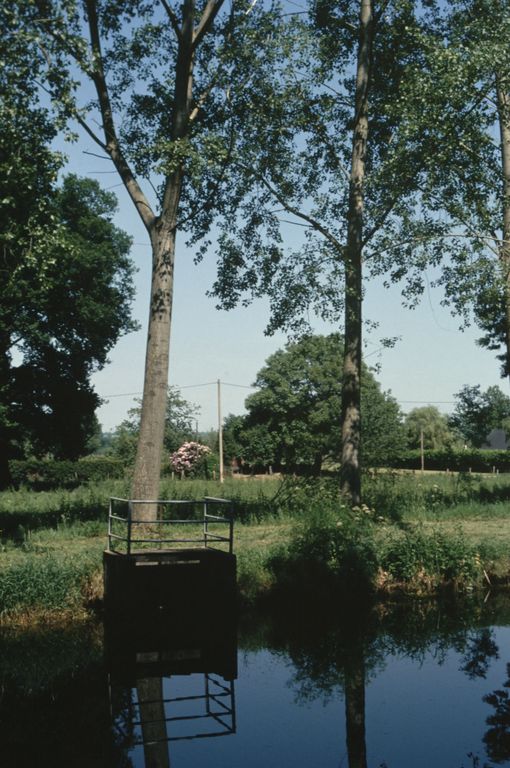

Écluse à sas : grand appareil de granite ; portes à passerelle en bois (rare). Déversoir en éperon. État actuel : passerelle métallique récente d'une rive à l'autre. Vanne à chaque extrémité du déversoir ; culées et îlots : pierre de taille de granite. État actuel : vannes métalliques. Bief de grande largeur en amont : bassin de virement (?). NB : Une écluse de garde est placée sur la dérivation d'une rivière (ici l'Oust) pour protéger cette dérivation en cas de crue de la rivière ; elle laisse le passage libre en temps normal ; au-dessus d'un certain niveau de crue, l'écluse est fermée et la navigation sur la dérivation interrompue.

(M. -D. Menant)
