Batterie d'artillerie casematée de 32 cm, puis de 5 cm sous bunkers - casemates, Pointe des Espagnols (Roscanvel)
Œuvre étudiée
Auteur
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bretagne - Crozon
-
Commune
Roscanvel
-
Lieu-dit
Pointe des Espagnols
-
Cadastre
OA
634
-
Dénominationsbatterie, casemate, magasin de munitions, souterrain, escalier, lavoir, citerne, blockhaus
Ce dossier d’Inventaire du patrimoine a été mis à jour en 2024 dans le cadre de l'Inventaire des héritages militaires.
×
La batterie d'artillerie casematée de la pointe des Espagnols est aménagée par déroctage en 1888 (date portée). On y accède depuis la batterie basse aménagée à la fin du 17e siècle sur les ordres de Vauban. Elle était armée de deux canons Marine de 32 cm modèle 1870-1884 sur affût Marine modèle 1888.
Les pièces sont mentionnées dans les états d'armement de 1900 et 1914.
La batterie est désarmée en 1915.
Durant la Seconde Guerre mondiale, vraisemblablement en 1943, la batterie casematée est agrandie de deux bunkers - casemates dotés chacun d’un canon de 5 cm KwK (Kampf Wagen Kanone).
-
Période(s)
- Principale : 4e quart 19e siècle
- Secondaire : 1er quart 20e siècle, 2e quart 20e siècle
-
Dates
- 1888, porte la date
- 1892, daté par travaux historiques
- 1943, daté par travaux historiques
- 1944, daté par travaux historiques
-
Auteur(s)
- Auteur : maître de l'oeuvre attribution par source
-
Auteur :
Organisation Todtingénieur militaire attribution par travaux historiquesOrganisation TodtCliquez pour effectuer une recherche sur cette personne.

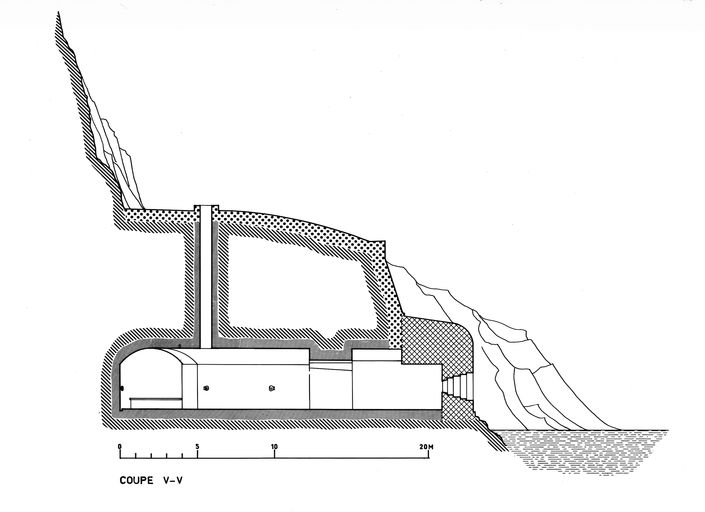

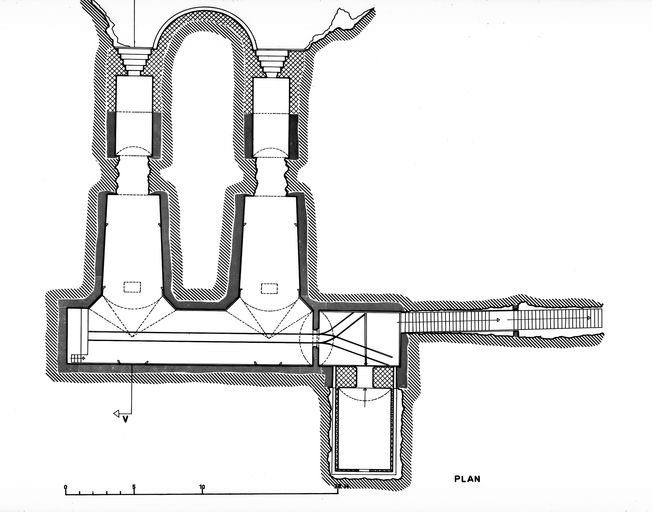

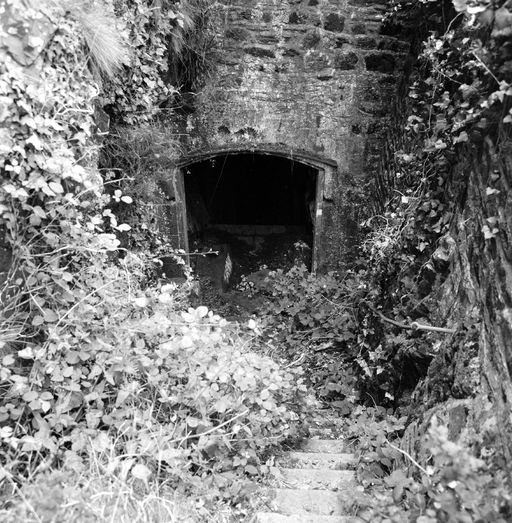

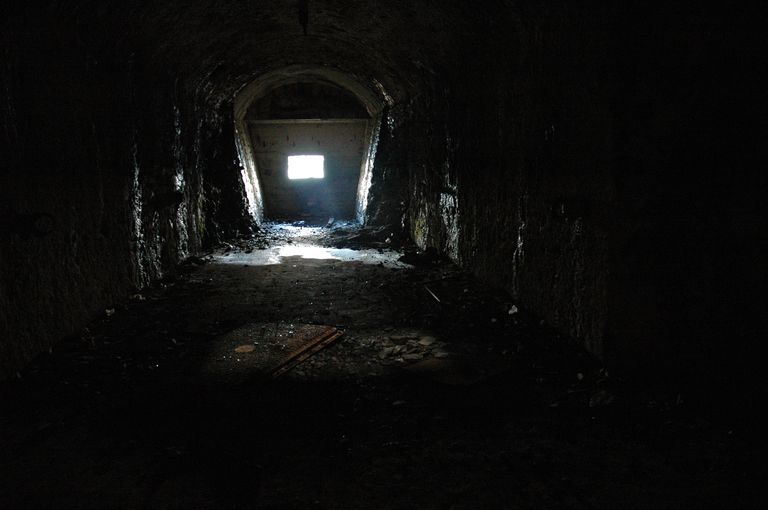

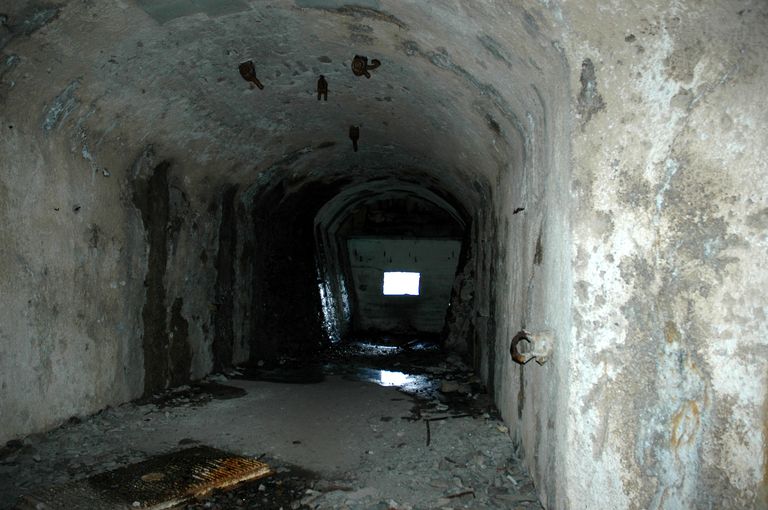

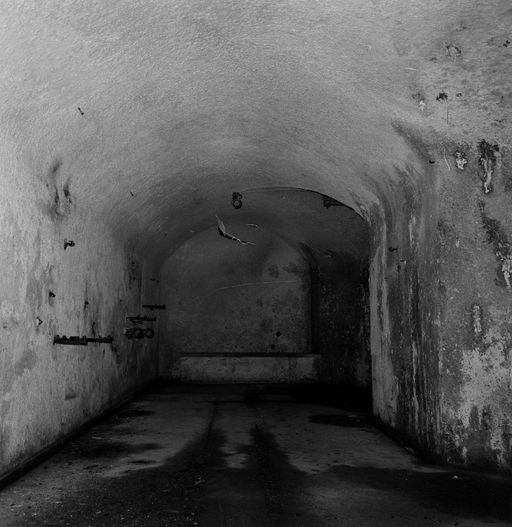

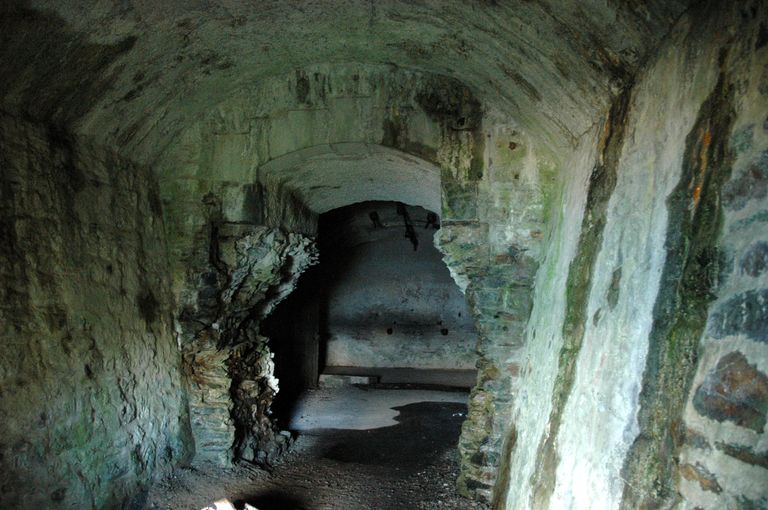

Selon le plan-type en vigueur, la batterie casematée de la pointe des Espagnols se compose de deux chambres de tir avec cheminées d’aération verticales, d'un bassin-citerne, d'un magasin à munition et d'une galerie pour l’escalier d’accès.
Cette batterie était armée de deux imposantes pièces d’artillerie d’un calibre de 32 cm mesurant 10 m de longueur pour 48 t sur affûts spéciaux.
Les deux pièces d'artillerie ont été sorties par les embrasures ce qui a entraîné leur démolition.

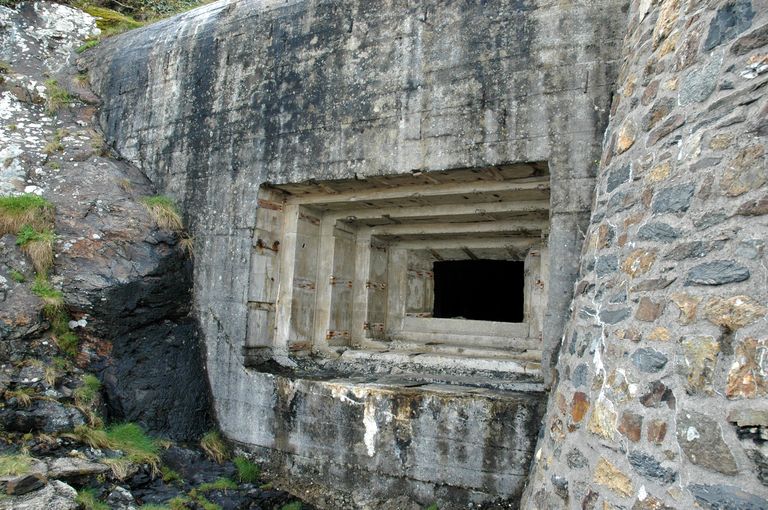

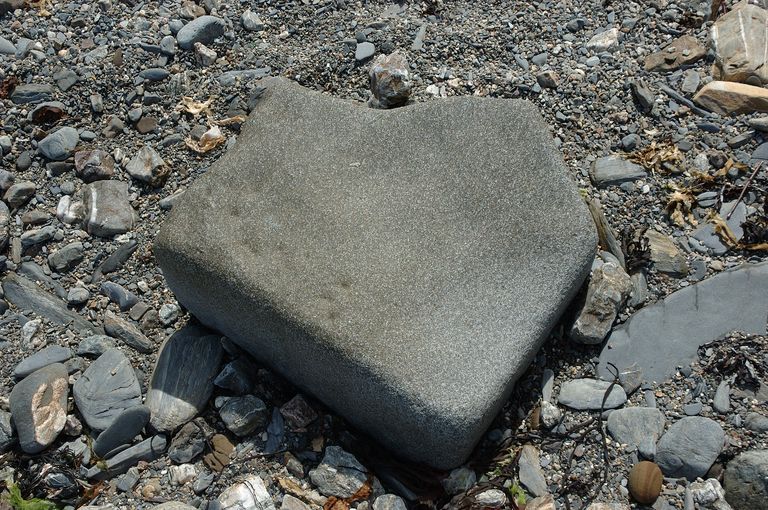

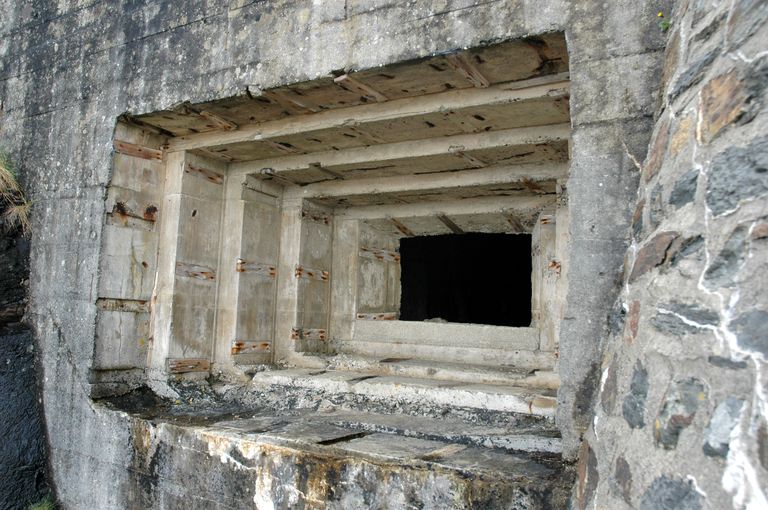

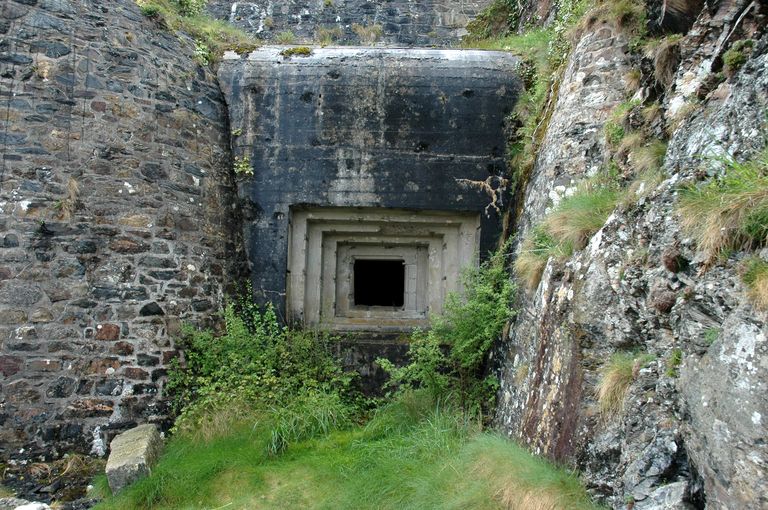

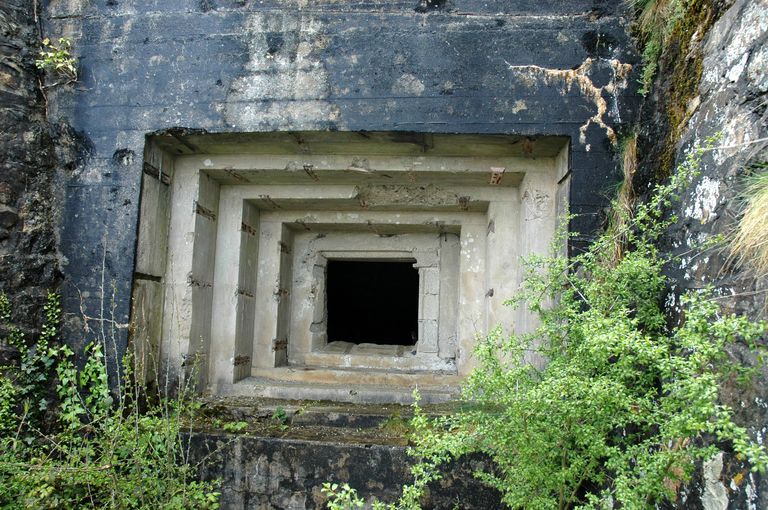

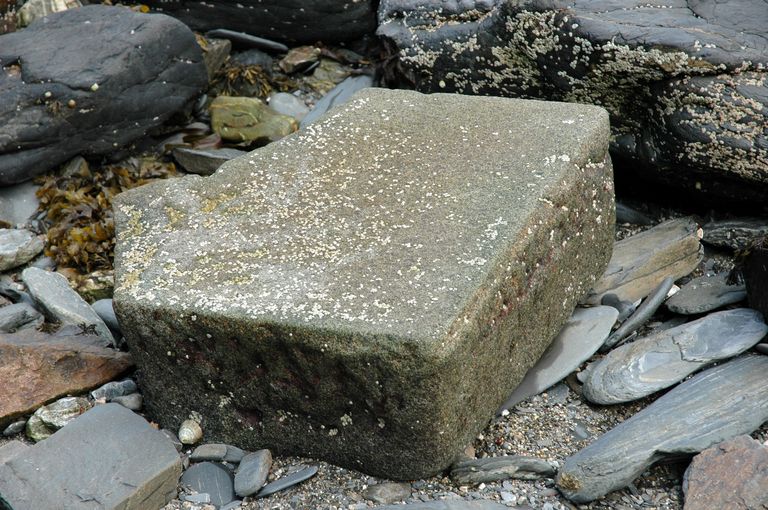

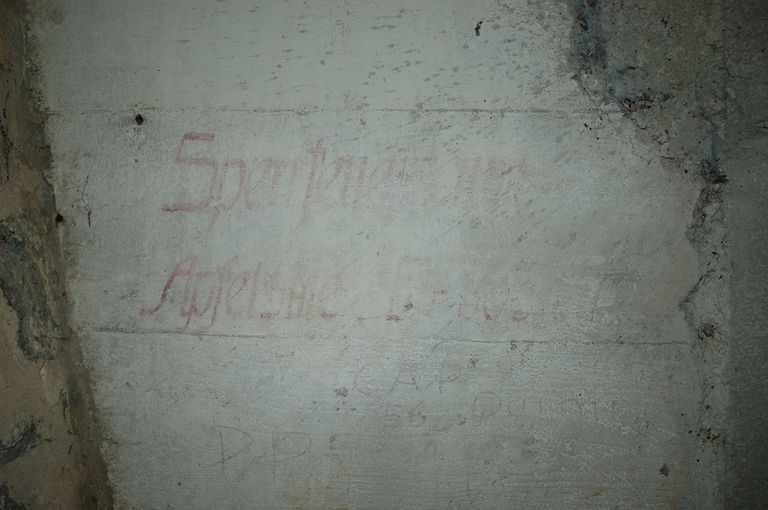

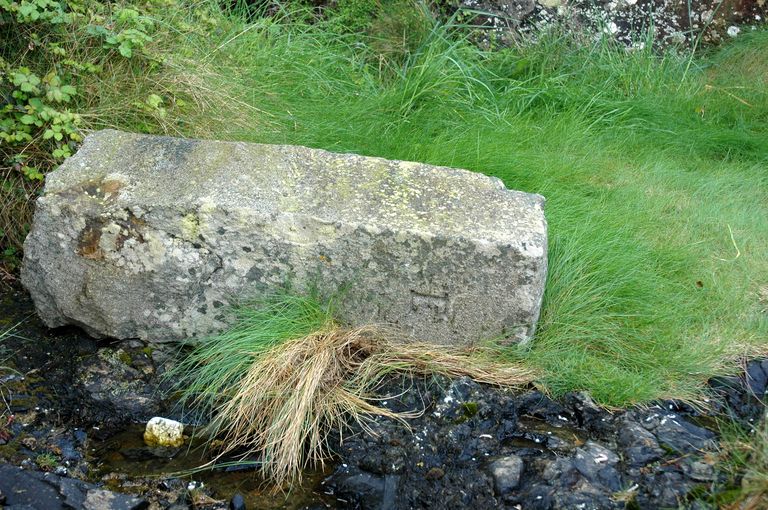

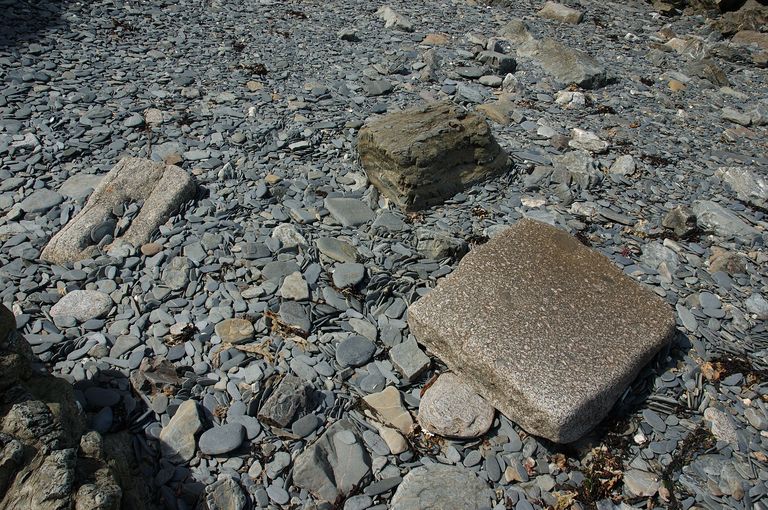

La batterie casematée a servi de support à la construction de deux casemates en béton armé dotée chacune d’une embrasure orientée vers le nord, mais conserve son massif de maçonnerie centrale conçu pour éviter les tirs d’écharpe (tir en biais). Les nouvelles embrasures se caractérisent par leur ébrasement extérieur à redans conçu pour éviter les coups d'embrasure. A l’intérieur des casemates subsistent des instructions de tir en allemand pour l’usage des canons de 5 cm KwK (Kampf Wagen Kanone). De nombreuses pierre de taille de granite sont visibles sur la grève.
-
Murs
- granite maçonnerie
- schiste
- moellon
- béton béton armé
-
Toitspierre en couverture, terre en couverture
-
Étagessous-sol
-
État de conservationdésaffecté, état moyen
-
Statut de la propriétépropriété d'un établissement public, parcelle appartenant au Conservatoire du littoral.
-
Intérêt de l'œuvrevestiges de guerre, à signaler
-
Éléments remarquablesbatterie, casemate, magasin de munitions, souterrain, escalier, lavoir, citerne, blockhaus
-
Sites de protectionsite classé
- (c) Inventaire général, ADAGP
- (c) Collection particulière
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Région Bretagne
Bibliographie
-
TRUTTMANN, Philippe. "Architecture militaire" In CALVEZ, Louis (dir.) La Presqu´île de Crozon : histoire, art, nature. Paris : Nouvelle Librairie de France, 1975.
-
JADÉ, Patrick. "Les ouvrages de fortification littorale du port de Brest - 1872-1917. La défense des côtes en France à l'âge industriel". Mémoire de maîtrise d'Histoire Contemporaine de l´Université de Bretagne Occidentale, sous la dir. de M.-T. Cloître, 2004, 293 p. et 141 p.
-
FRIJNS, Marco, MALCHAIR, Luc, MOULINS, Jean-Jacques, PUELINCKX, Jean. Index de la fortification française. Métropole et Outre-mer. 1874-1914. Vottem (Belgique) : autoédition, 2008, 832 p.
-
Région Bretagne (Service de l'Inventaire du patrimoine culturel)
LÉCUILLIER, Guillaume (dir.), BESSELIÈVRE, Jean-Yves, BOULAIRE, Alain, CADIOU, Didier, CORVISIER, Christian, JADÉ, Patrick. Les fortifications de la rade de Brest : défense d'une ville-arsenal. Rennes : éditions Presses Universitaires de Rennes, collection Cahiers du patrimoine, 2011, n° 94, 388 p.
Documents multimédia
-
Association "1846". JADÉ, Patrick. "Batteries casematées du goulet de Brest". 15 Juin 2018.
https://association-1846.over-blog.com/2018/06/batteries-casematees-du-goulet-de-brest.html
Date(s) d'enquête :
2004;
Date(s) de rédaction :
2004,
2024
