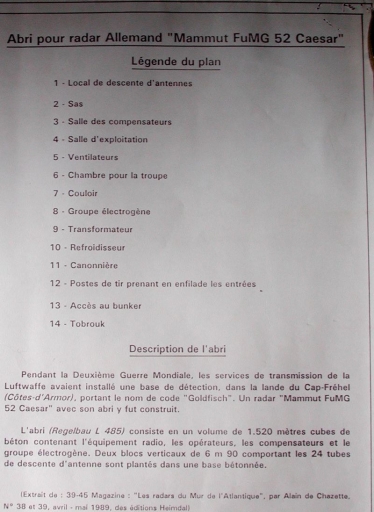

L'abri (Regelbau L 485) consistait en un volume en béton de 1520 m3, contenant l'équipement radio, les compensateurs et le groupe électrogène. L'abri pouvait loger les opérateurs et les soldats affectés à la garde de ce local. Deux blocs verticaux de 6,90 m, comportant les 24 tubes de descente d'antenne, sont plantés dans une base bétonnée. Entre ces blocs quatre plots supportent les pylônes d'antenne, espacés de 7,50 m les uns des autres. Des poutres horizontales de 30 m de long sont fixées à la face antérieure des pylônes verticaux et les cadres réflecteurs des antennes sont attachés à ces poutres de façon à former un cadre d'environ 30 m de large sur 10 m de haut. Dans la plupart des exemples connus, une antenne analogue est fixée sur la face dorsale des pylônes pour veiller sur l'arrière. Le radar Fumo Caesar mesurait 15 m de haut et surveillait la navigation en Manche jusqu'aux côtes anglaises. Il était composé de 2 écrans de 4 rangées de 24 dipôles, assurant un secteur de veille de 120° à l'avant et à l'arrière. Angle mort de 60 degrés sur les côtés. Mesures du radar Fumo 52 Caesar : Largeur : 15 m Longueur : 30 m Hauteur abri : 6 m Poids : 150 t. Le plan de l'abri pour le radar comprend : - le local de descente d'antennes - le sas - la salle d'exploitation - les ventilateurs - la chambre pour la troupe - le couloir - le groupe électrogène - le transformateur - le refroidisseur - la canonnière - les postes de tir prenant en enfilade les entrées - l'accès au bunker - le tobrouk Caractéristiques radio : - fréquence : 120 à 138 mhz (longueur d'onde 2,1 à 2,4 m) - fréquence des impulsions : 500 à la seconde - déphasage : +/- 60° m - longueur totale du faisceau : 10° Ecran : 4 rangées de 24 dipôles Secteur de veille : 120° vers l'avant et éventuellement 120° sur l'arrière laissant un secteur non couvert de 60° de chaque côté.
