Dossier d’œuvre architecture IA56132084
| Réalisé par
;
- enquête thématique régionale, Inventaire des fortifications littorales 1830-1870 dans les îles de Bretagne Sud
Caserne à l'épreuve, citadelle de Belle-Île-en-Mer (Le Palais)
Œuvre étudiée
Auteur
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bretagne Sud
-
Commune
Le Palais
-
Lieu-dit
-
Adresse
Citadelle
-
Dénominationscaserne, casemate
-
Précision dénominationcaserne voûtée à l'épreuve de la bombe, caserne casematée
-
Appellationstraverse casematée, caserne voûtée, caserne C
-
Destinationsmusée
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéescasemate, escalier

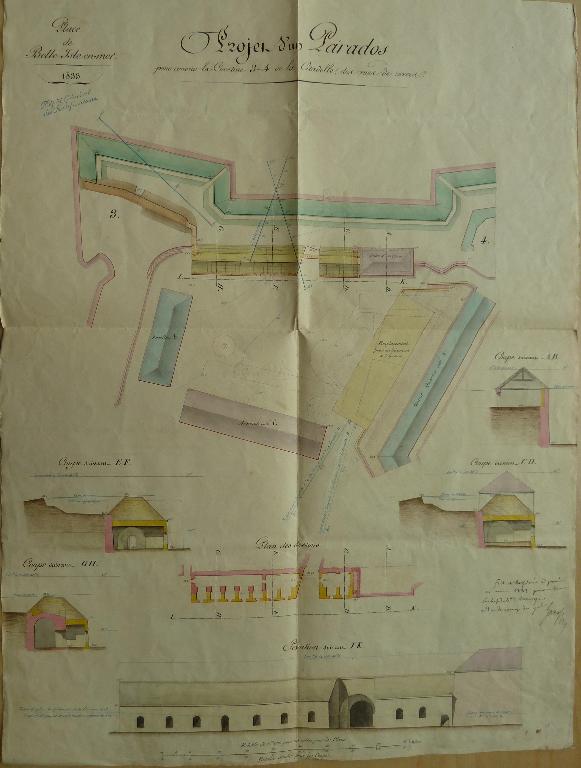

Dès les premiers projets présentés au début des années 1820 pour la citadelle, est prise en compte la nécessité d'une traverse formant parados pour la courtine 3-4, très exposée aux vues depuis les hauteurs de Palais. Le constat est également fait du manque d'abris voûtés à l'épreuve pour la garnison.

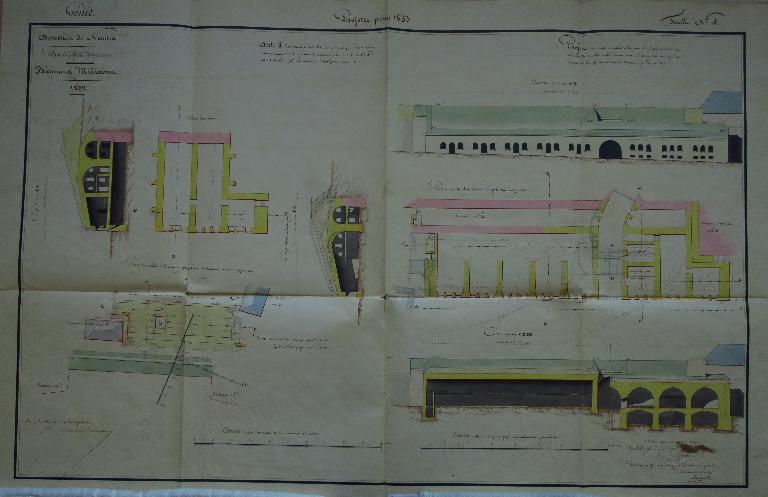

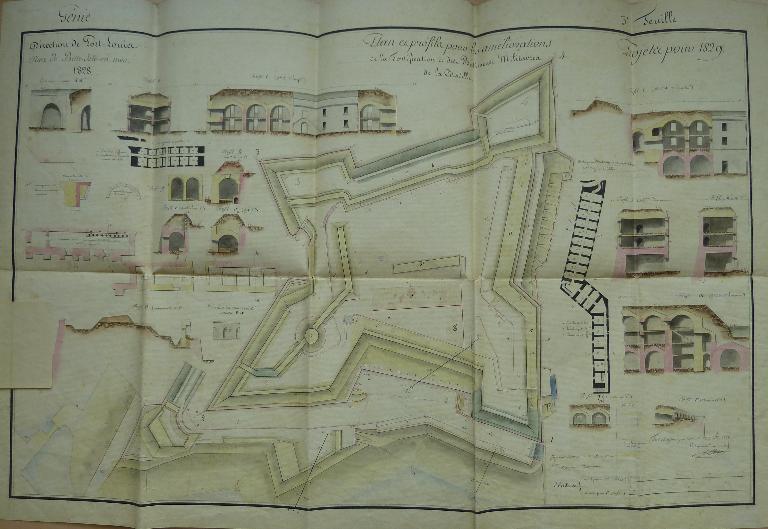

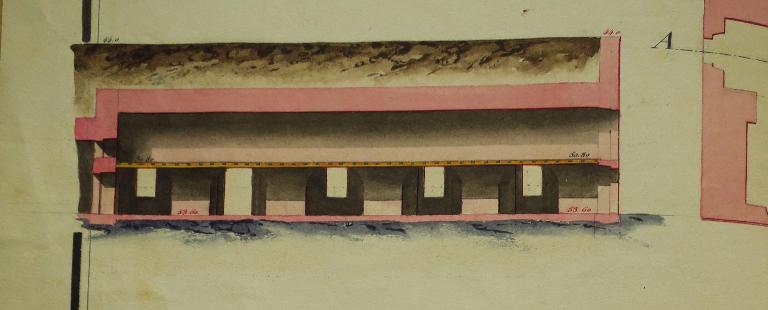

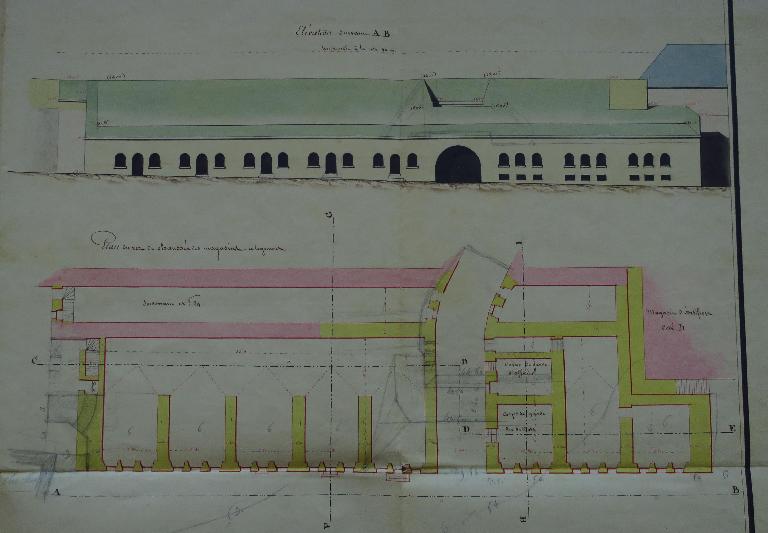

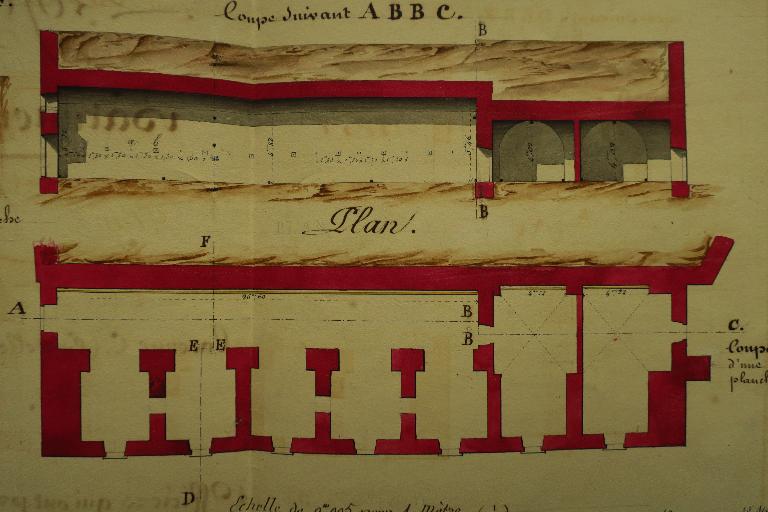

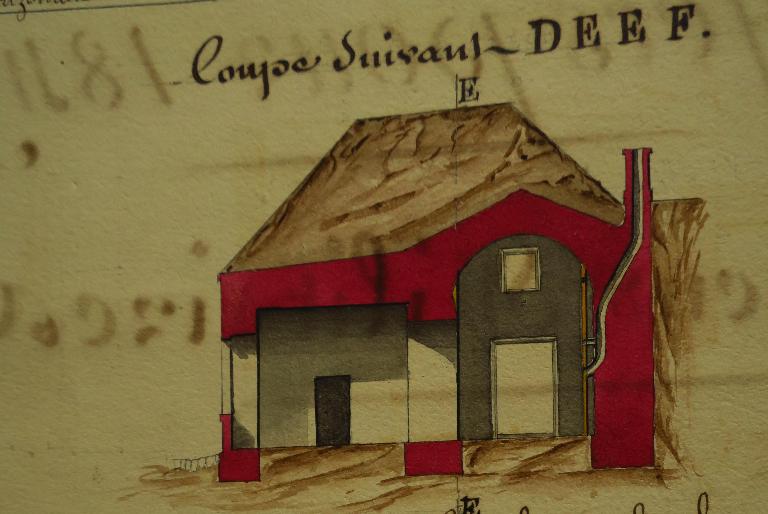

Le projet présenté pour 1823 combine les solutions aux deux problèmes sous la forme d'un parados terrassé supporté par une caserne casematée adossée au rempart. Ce projet est très proche de ce qui est effectivement réalisé dix ans plus tard. Le Comité des fortifications ajourne ce premier projet. D'autres sont présentés durant les exercices budgétaires suivants. Le projet pour 1829 va encore plus loin : outre le parados de la courtine 3-4 toujours supporté par un bâtiment voûté, y figure la transformation du Grand Quartier et du pavillon d'officiers en bâtiments voûtés à l'épreuve.

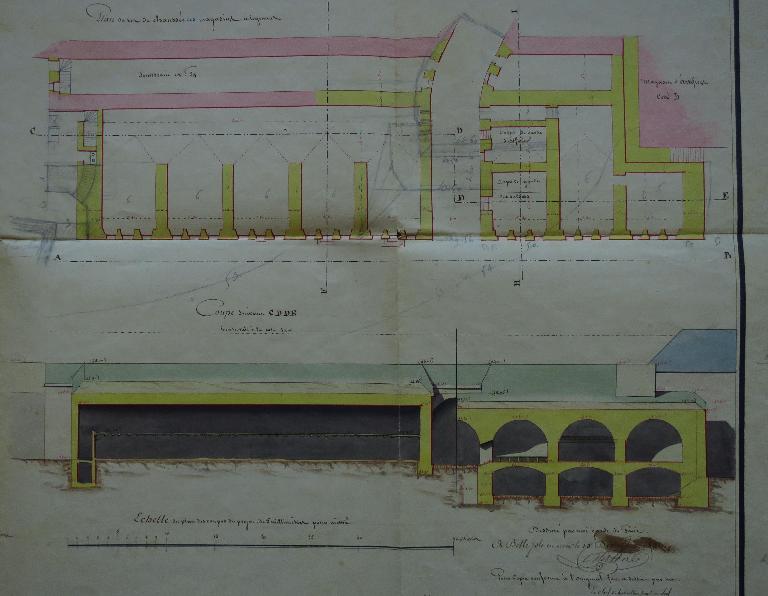

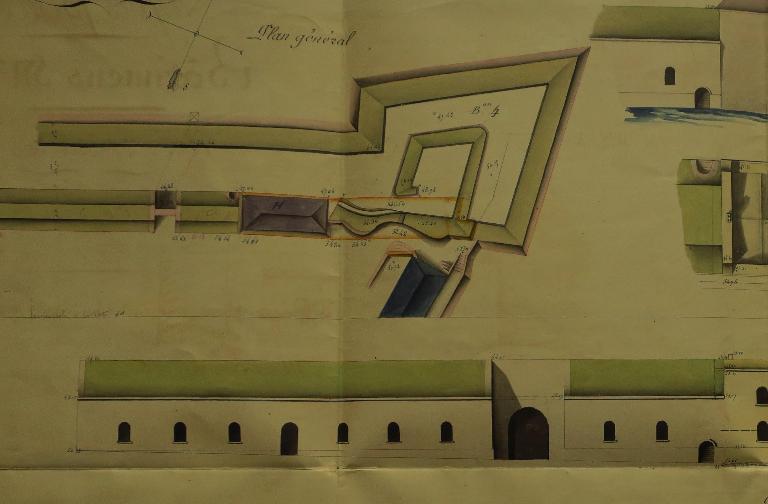

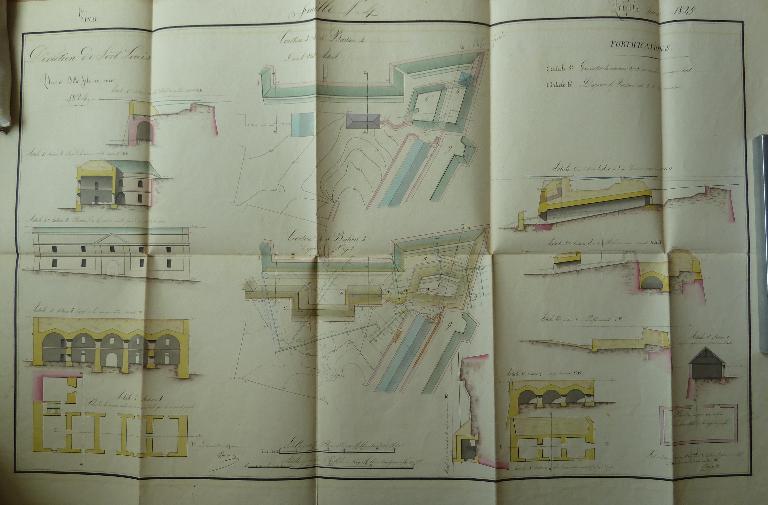

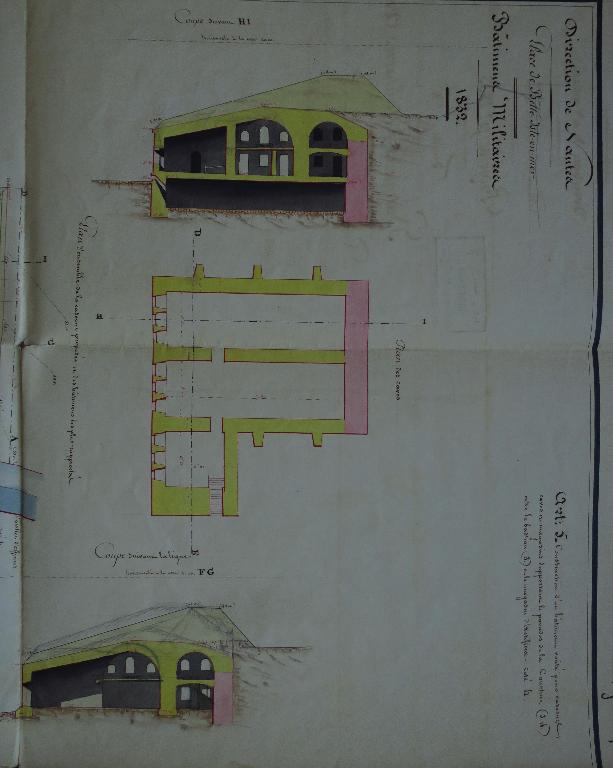

Un projet plus abouti est présenté pour 1833 sur les indications données par le Comité en 1832. Ce dernier opte finalement pour un bâtiment plus petit que celui proposé par le chef du génie (caserne pour 264 hommes), et en donne les caractéristiques dans son avis du 20 mars 1833 qui sert effectivement de base aux réalisations qui commencent la même année.
Durant l'exercice 1833, le petit bâtiment est construit. Le grand est commencé en 1834. Ses voûtes sont achevées en 1835. Il ne reste à faire en 1836 que les terrassements et le mur reliant les deux bâtiments.
Dans les années 1840, la caserne cotée C a officiellement une contenance de 67 hommes. Les casemates de part et d'autre de l'entrée servent de corps de garde et de cantine.

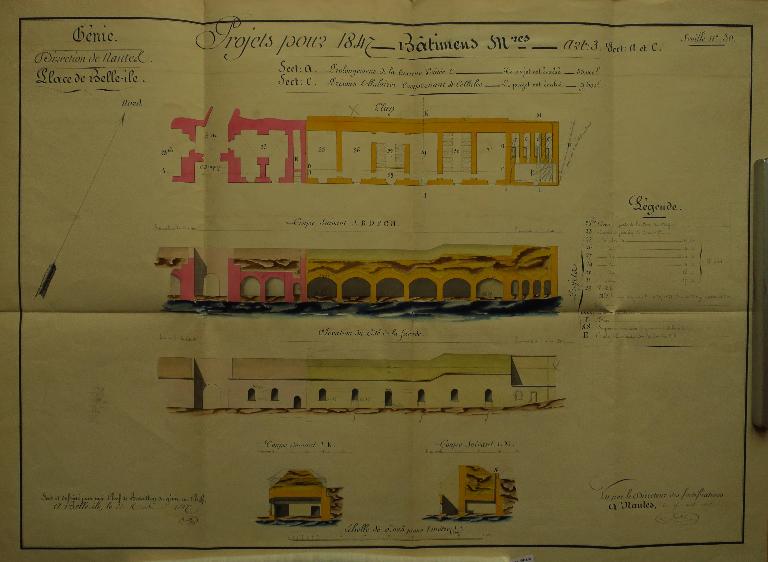

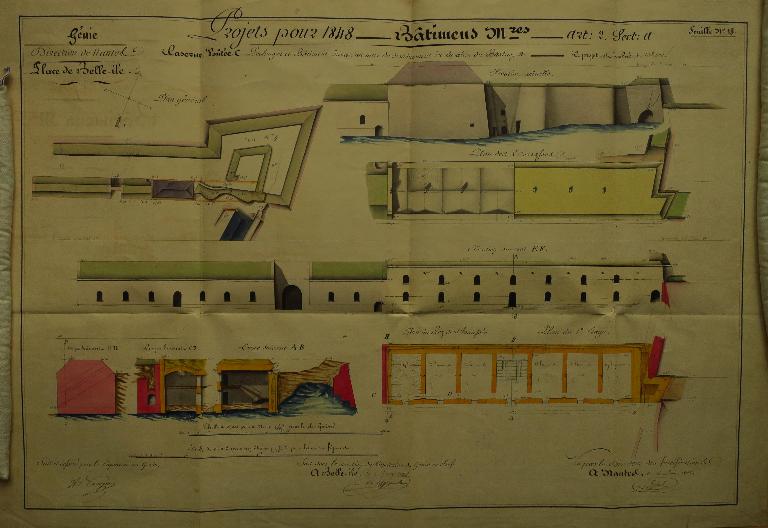

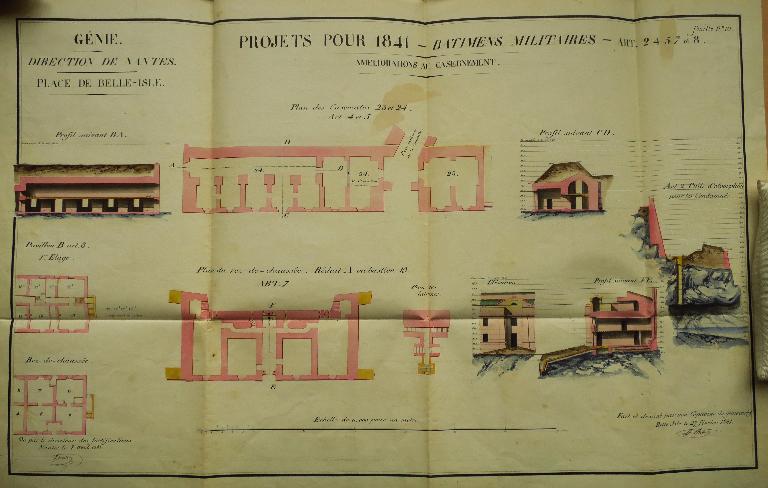

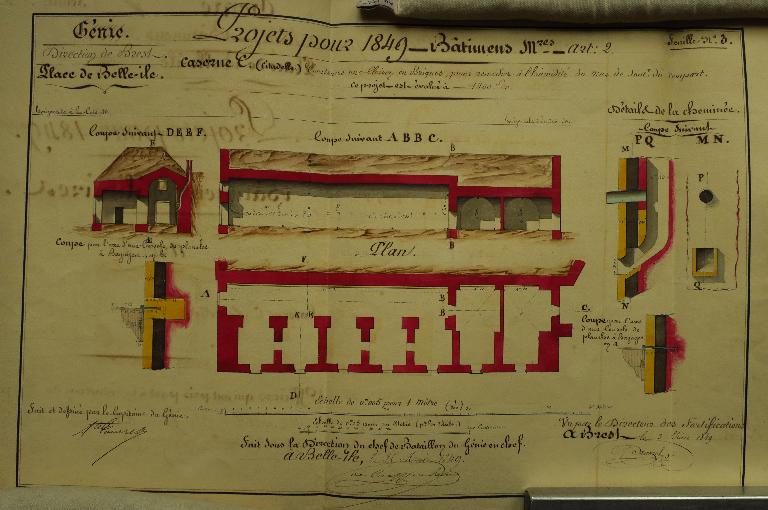

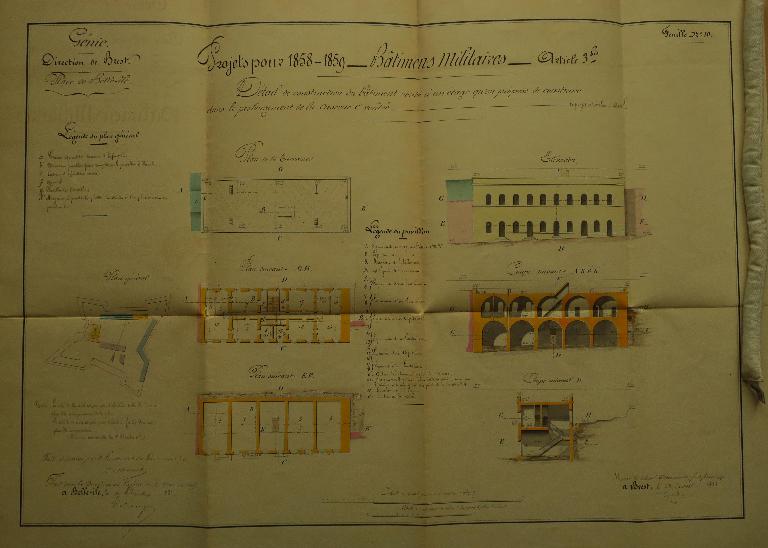

La persistance du manque de logements à l'épreuve dans la citadelle fait proposer d'agrandir le bâtiment en 1846-1847, sans suite. De même, le projet d'installer un magasin à poudre à la place du pavillon d'officiers en 1857 donne lieu à la proposition de reconstruire celui-ci sous la forme d'un bâtiment voûté établi dans le prolongement des casemates de 1836.

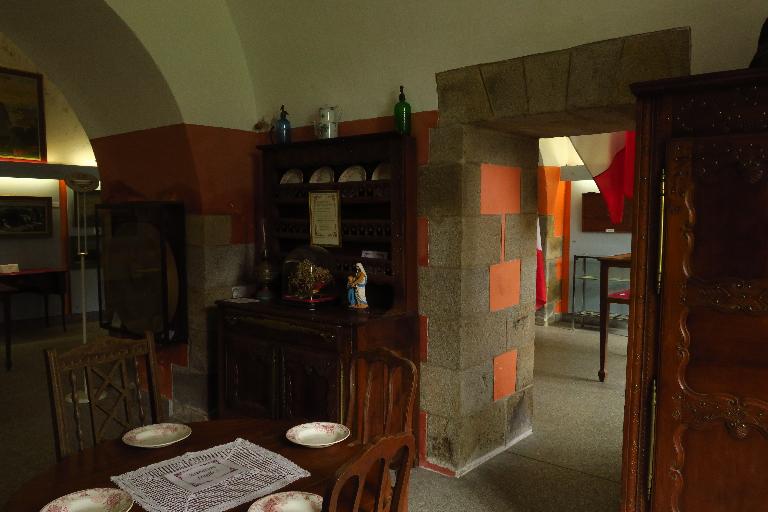

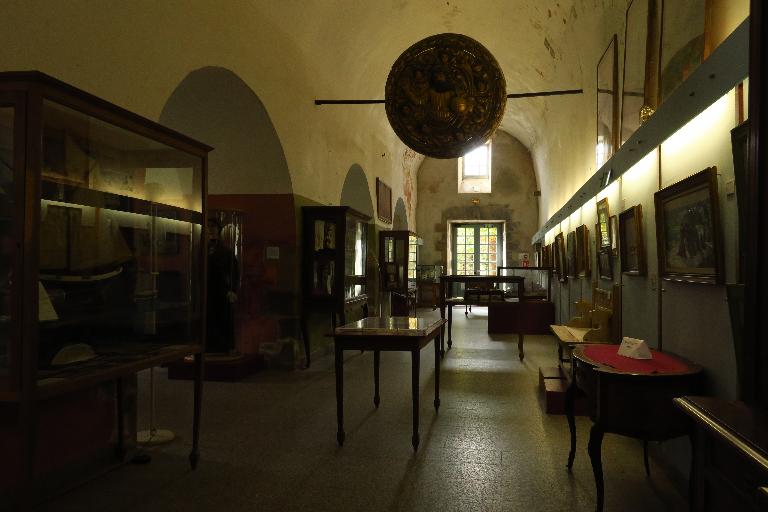

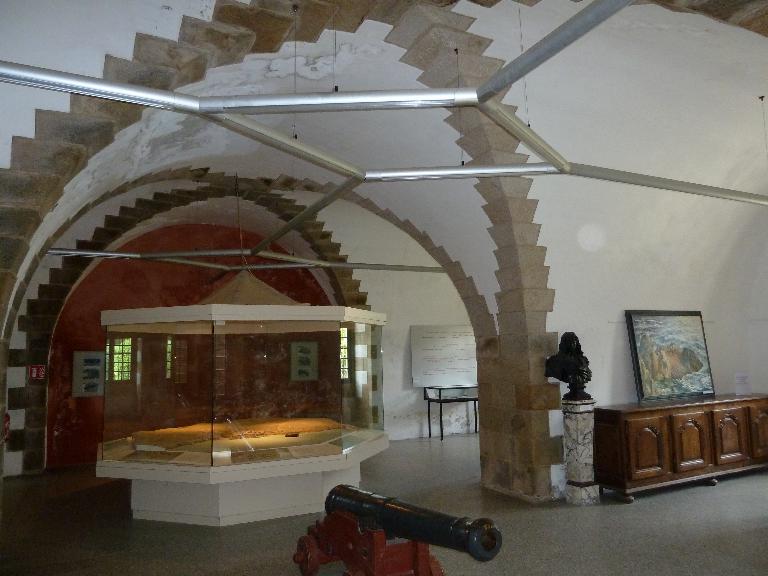

La caserne abrite le musée de la citadelle. Elle est restaurée vers 1990.
-
Période(s)
- Principale : 2e quart 19e siècle , porte la date, daté par source, daté par travaux historiques
-
Dates
- 1833, daté par source, daté par travaux historiques

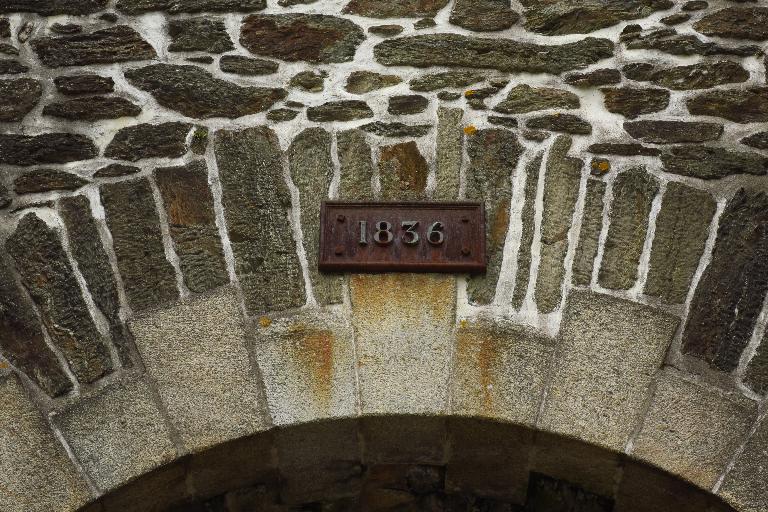

- 1836, porte la date, daté par source, daté par travaux historiques
-
Auteur(s)
- Auteur :

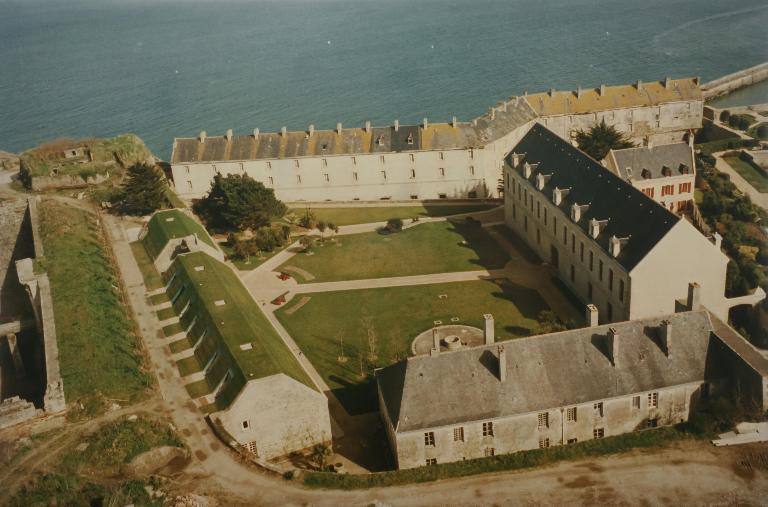

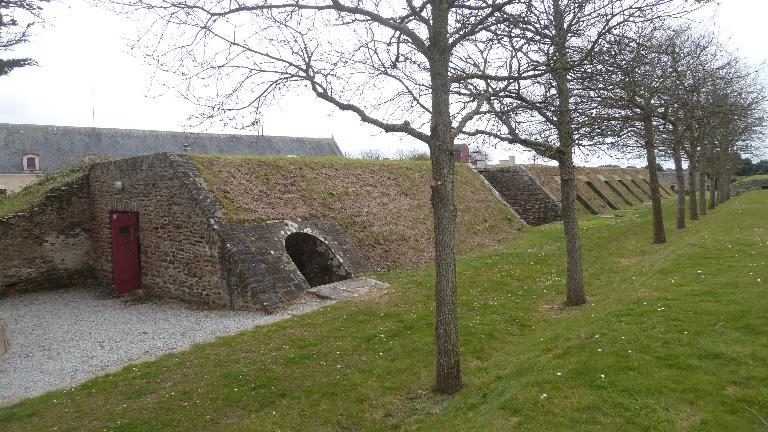

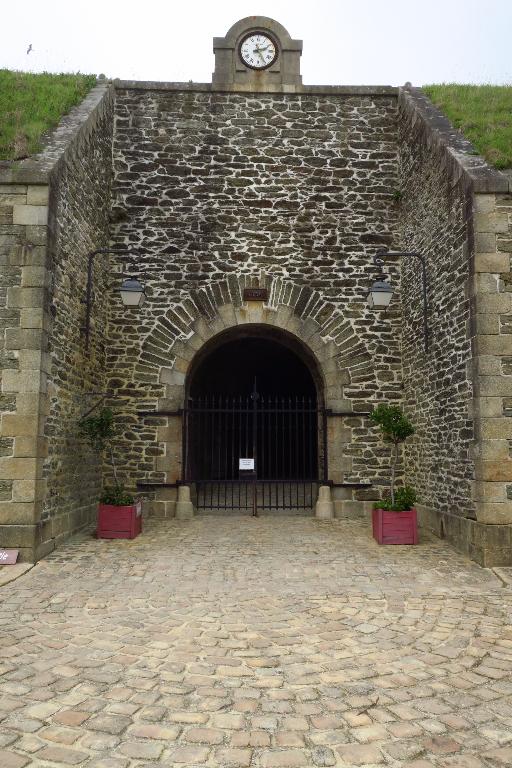

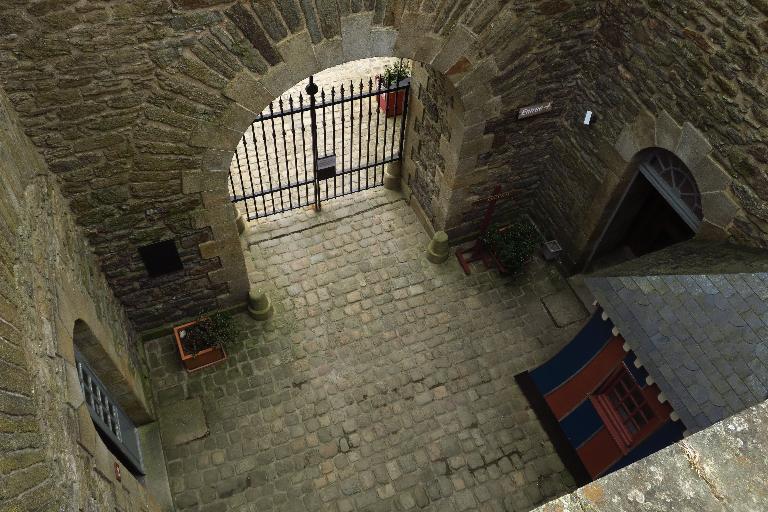

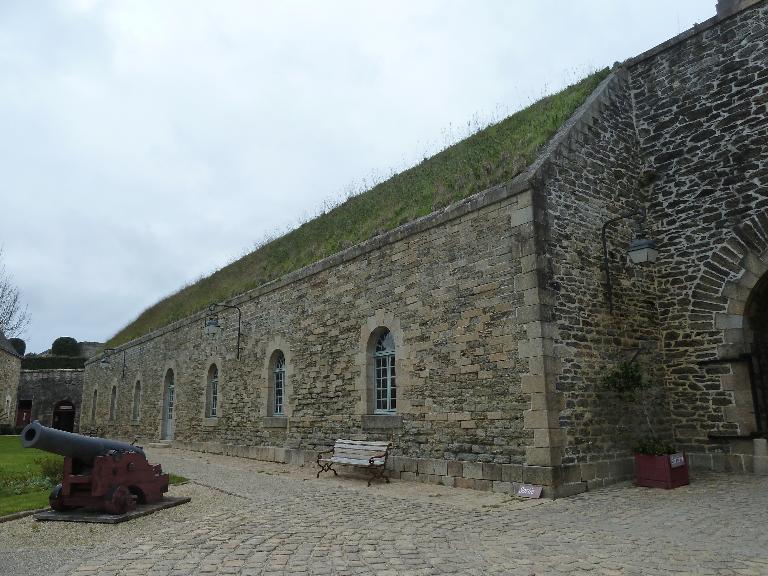

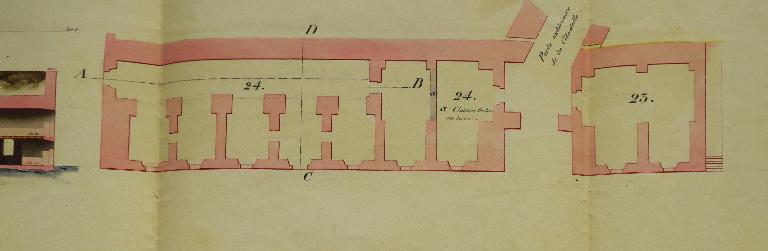

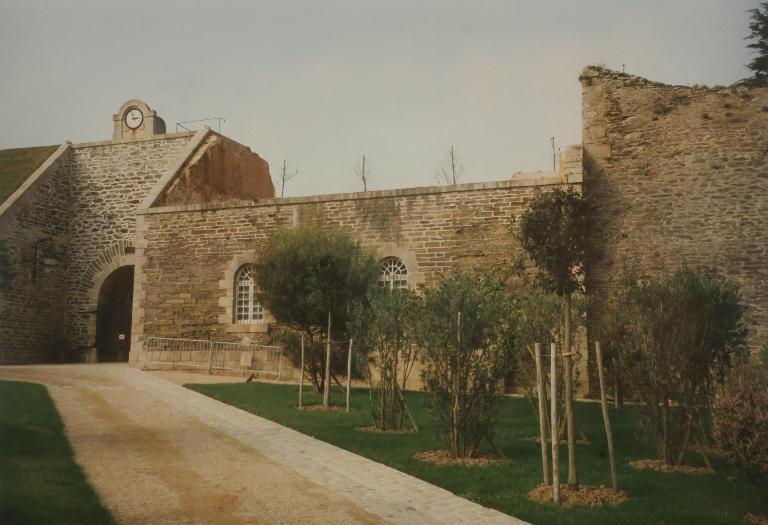

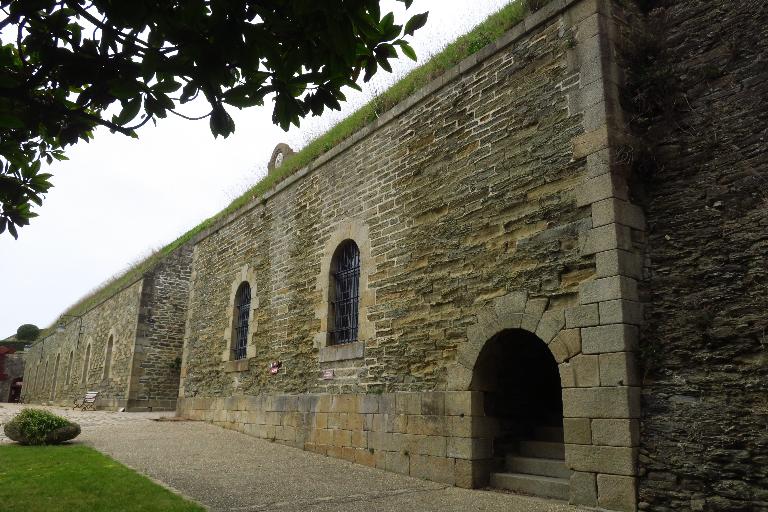

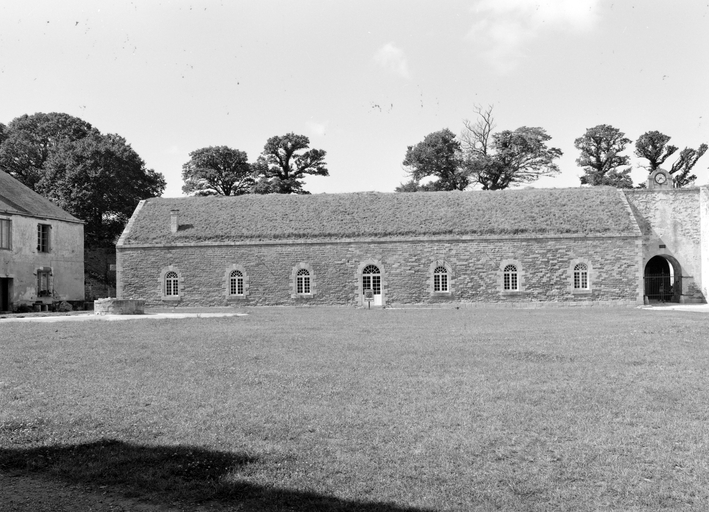

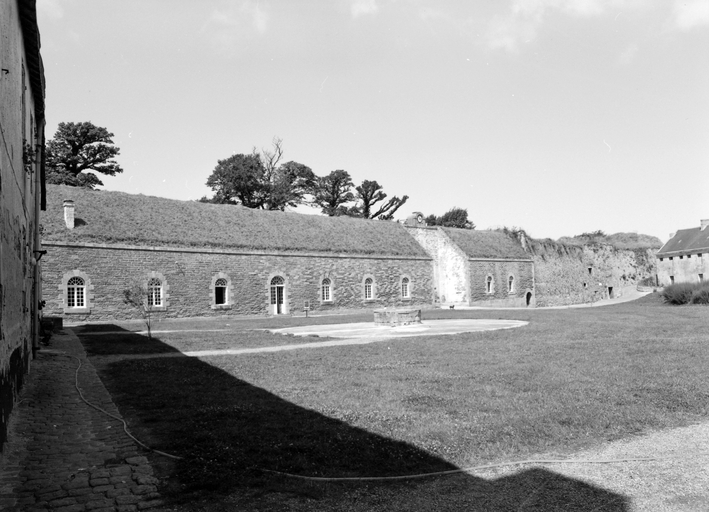

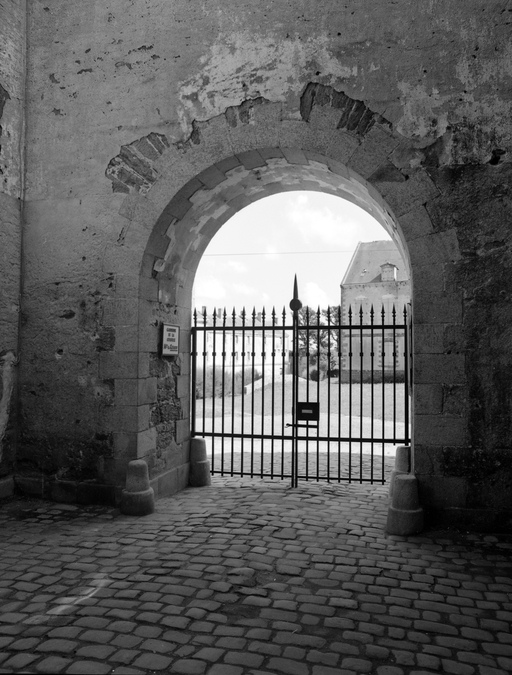

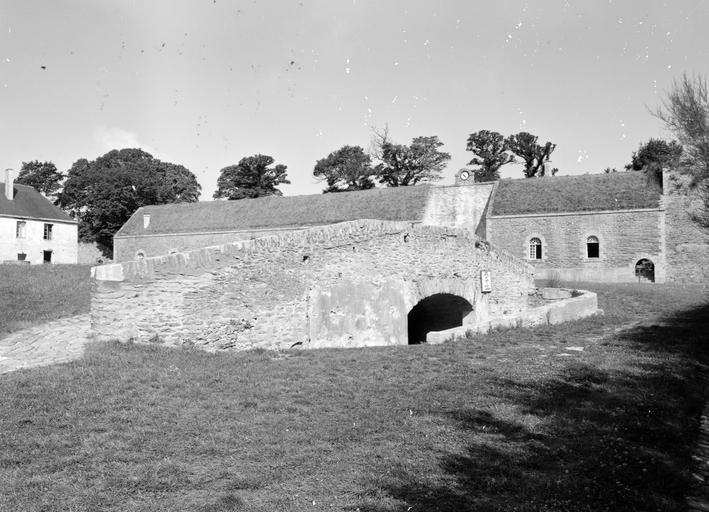

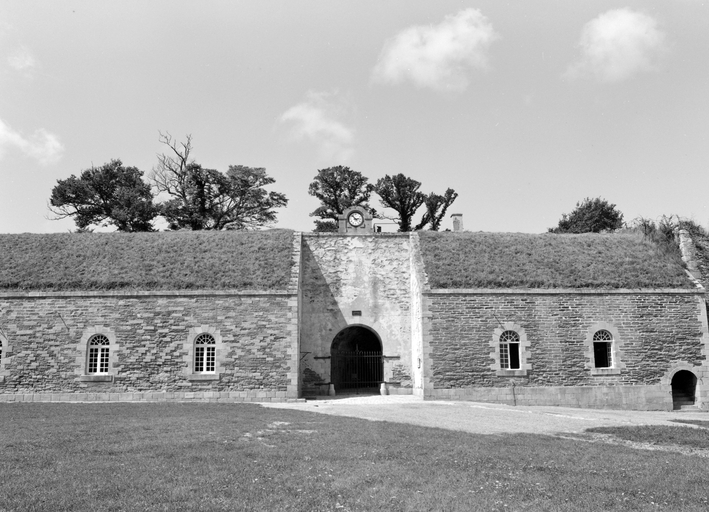

La caserne est constituée de deux bâtiments voûtés adossés au rempart de la courtine 3-4 et séparés par le passage d'entrée de la porte dite du Donjon. L'ensemble mesure 61 mètres de long pour 10 mètres de large.

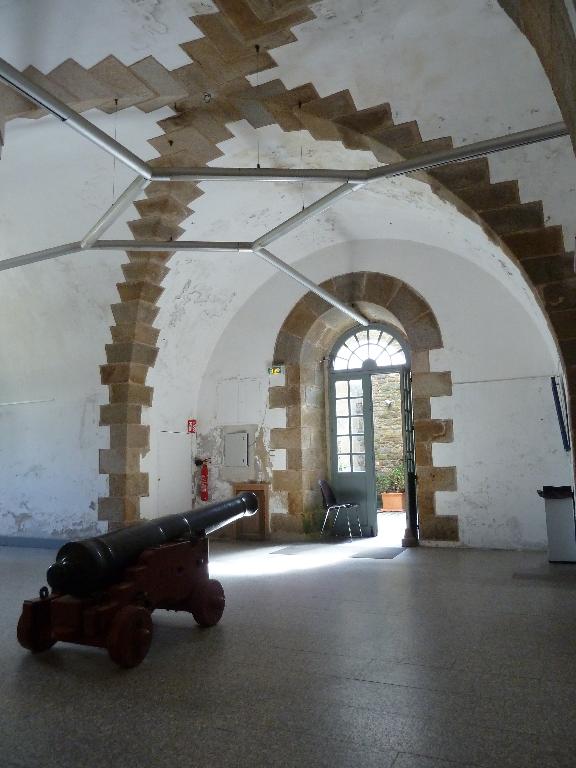

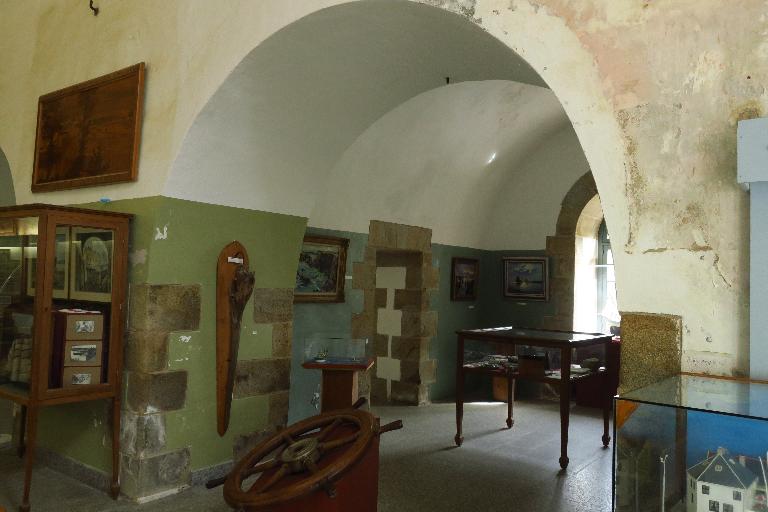

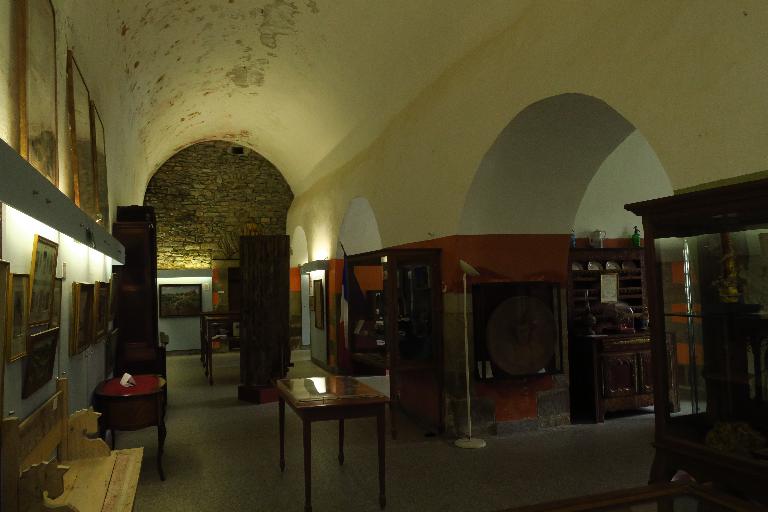

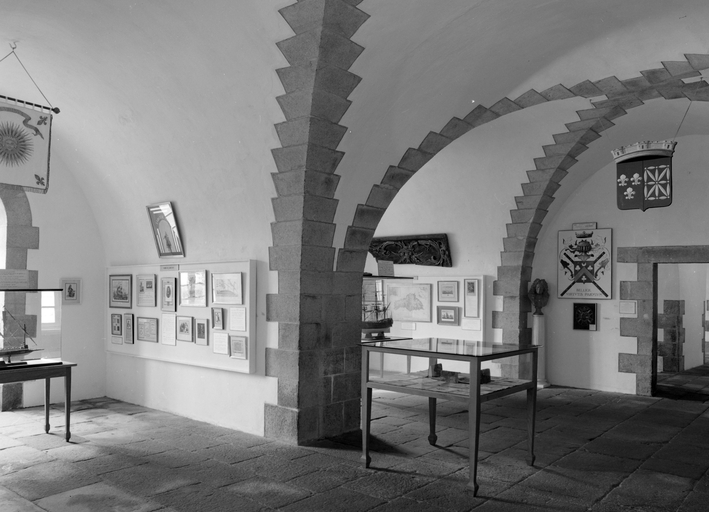

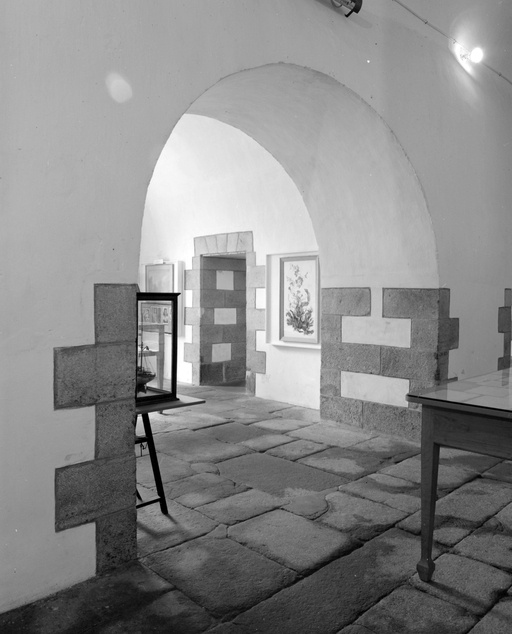

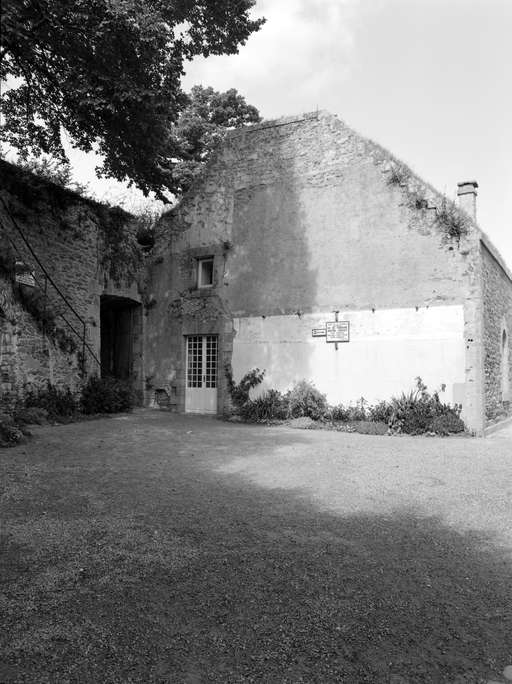

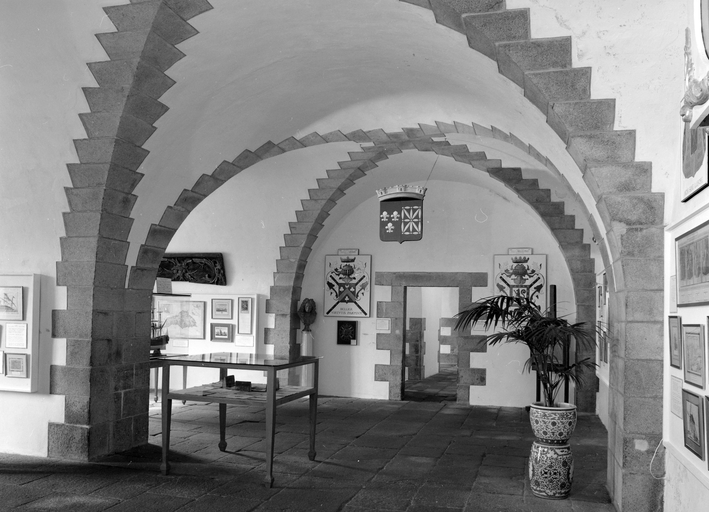

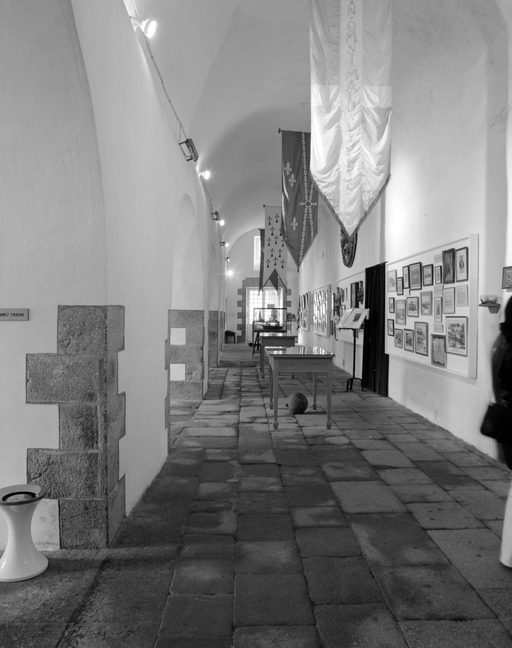

Le bâtiment ouest est le plus grand des deux. Il est formé par la juxtaposition d'un premier ensemble de deux travées voûtées d’arête avec prolongement en berceau plein cintre, et d'un deuxième ensemble de cinq travées voûtées en berceau plein cintre adossées à une galerie voûtée en berceau plein cintre plus élevée. Les façades des casemates sont percées d'ouvertures, porte et fenêtres. Le petit bâtiment situé à l'est du passage d'entrée est le miroir des deux premières travées du bâtiment ouest. L'accès au terre-plein du rempart se fait par un escalier droit courant dans l'épaisseur du mur extrême du bâtiment est. Le passage d'entrée laissé à ciel ouvert devait pouvoir servir à hisser des pièces d'artillerie. La continuité du défilement entre les deux parties supportant une traverse terrassée est assurée par un mur en maçonnerie supporté par un arc. Un cartouche métallique indiquant la date 1836 y est apposé. L'horloge qui surmonte le passage d'entrée n'est ni prévue dans les projets ni visible sur les documents du milieu du 19e siècle ; il s'agit donc d'un ajout ultérieur.

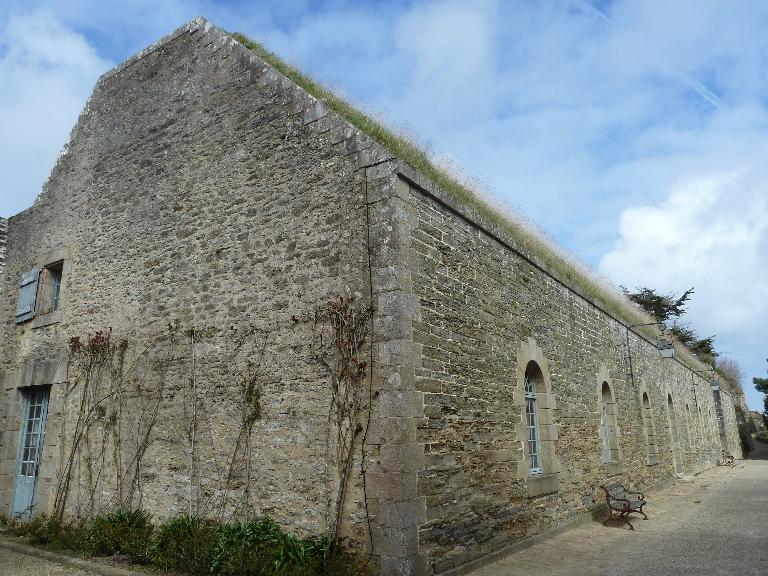

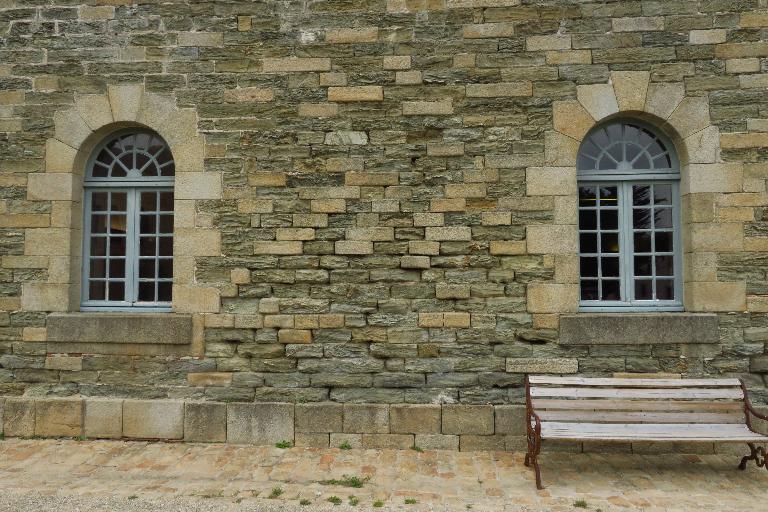

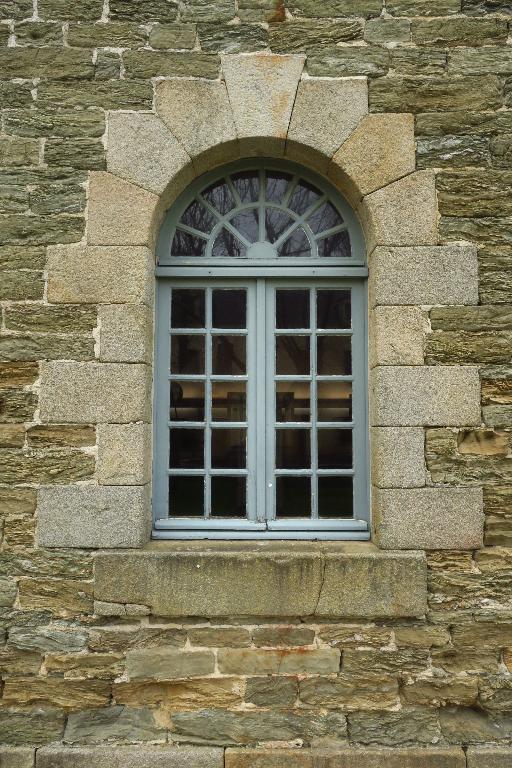

La pierre utilisée est le schiste local sous forme de moellons, et le granite importé du continent sous forme de pierres de taille. Présence de quelques moellons en granite.

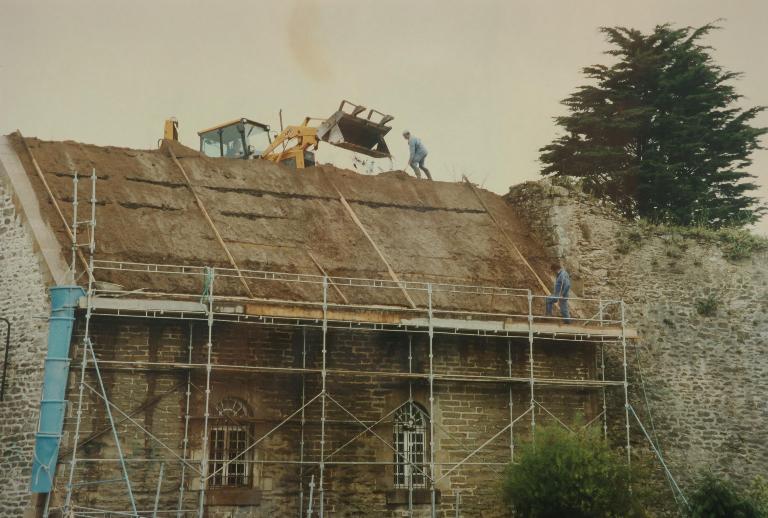

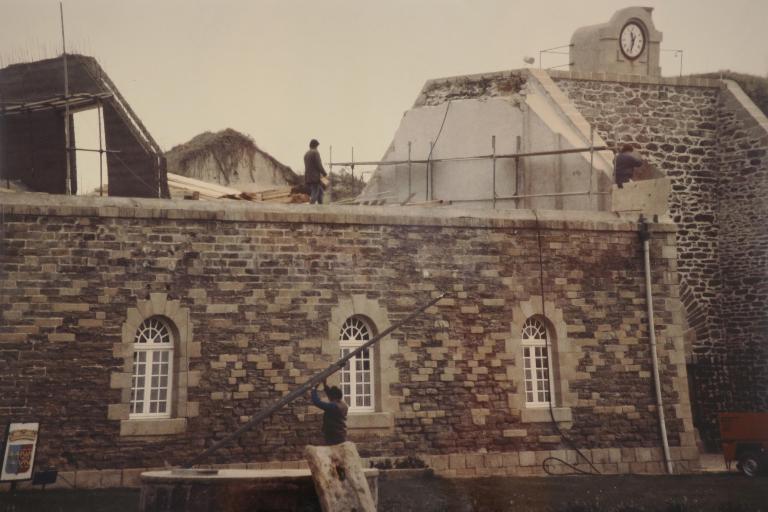

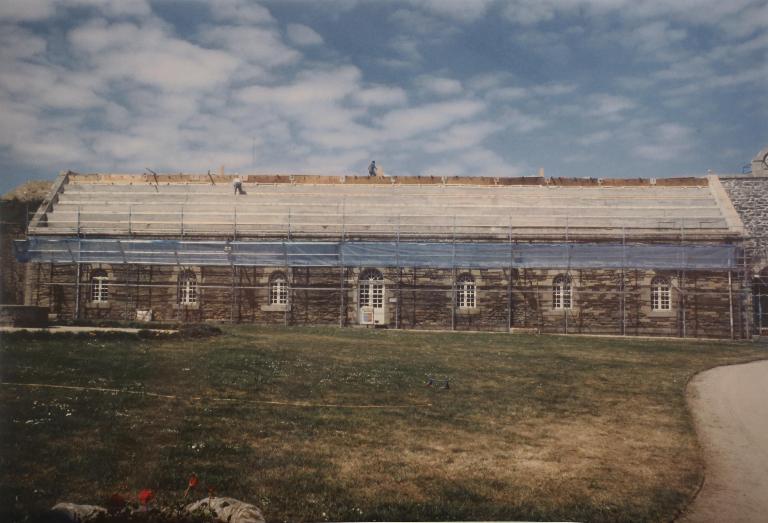

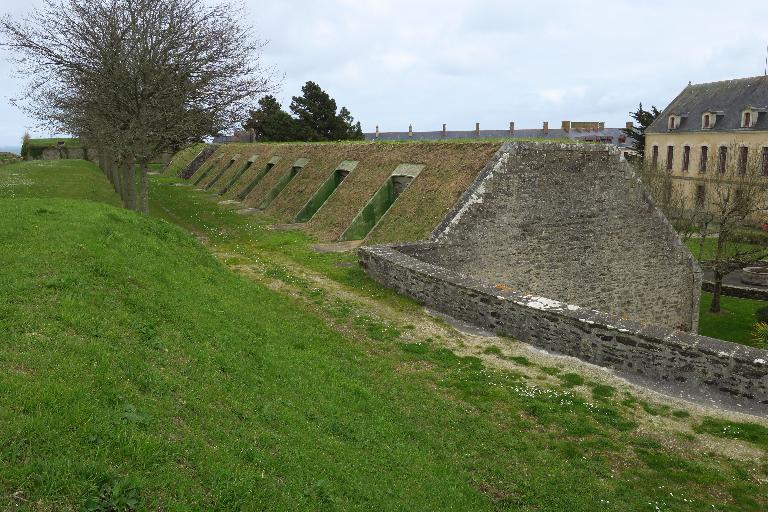

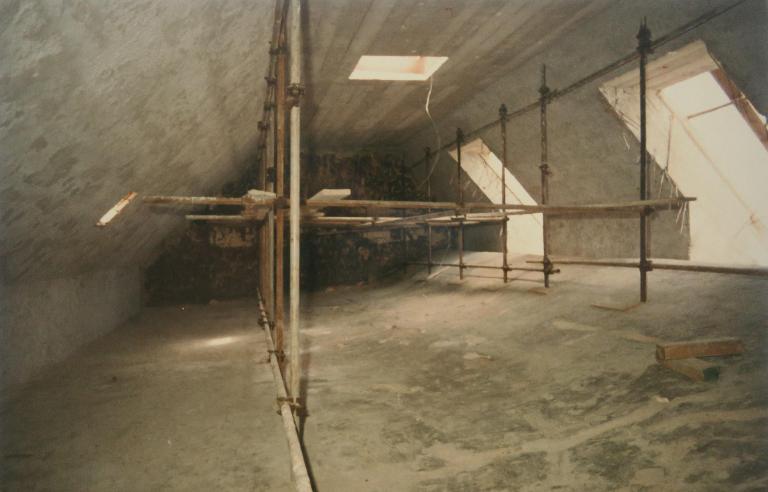

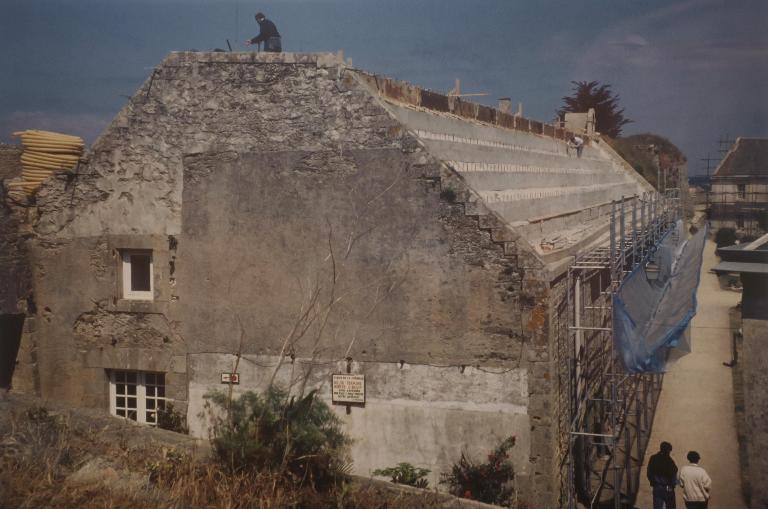

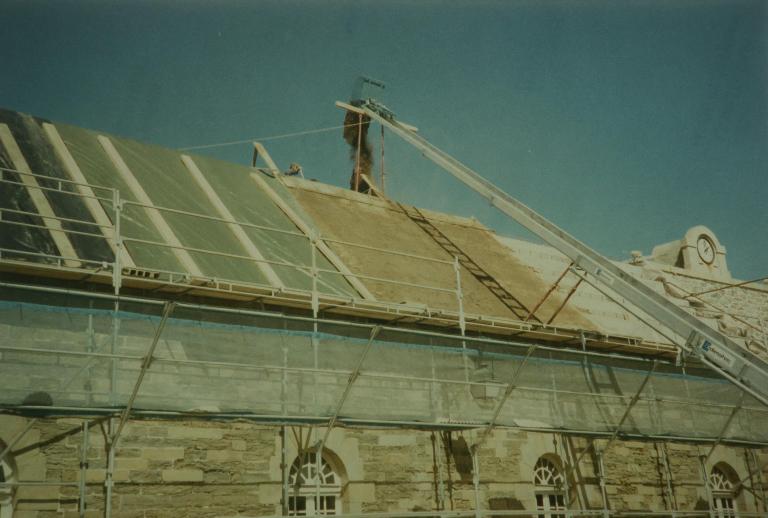

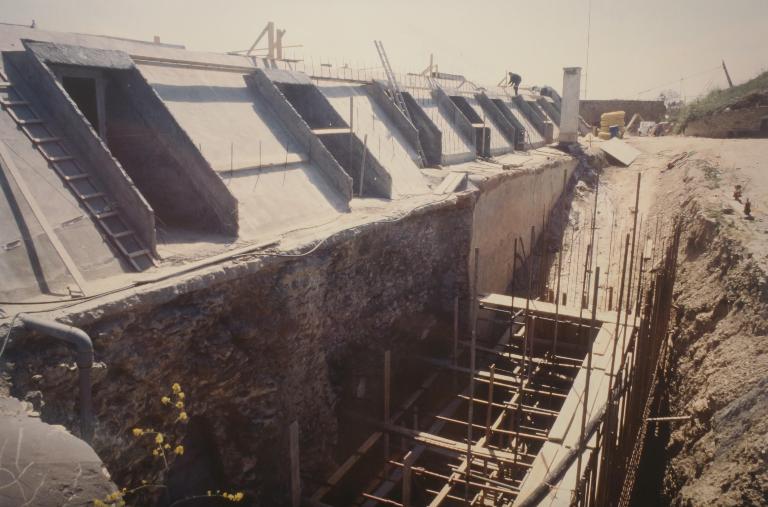

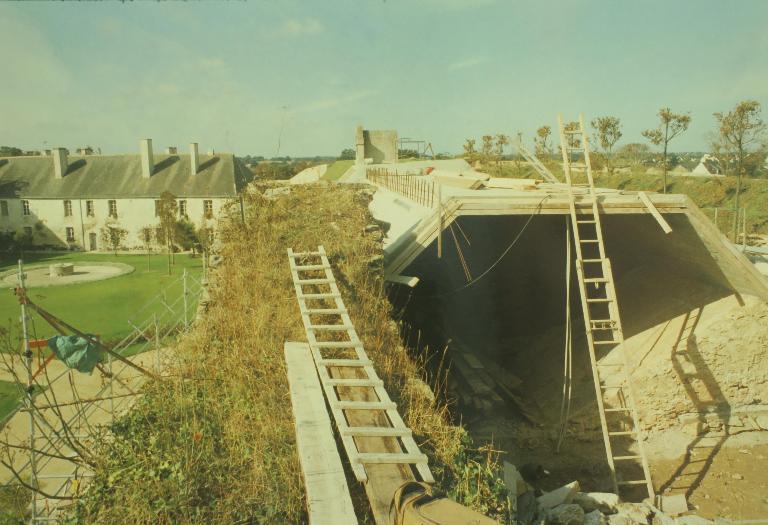

Les massifs terrassés initialement supportés par les deux bâtiments voûtés ont été remplacés par des toits en béton supportant une couche de terre et de gazon à l'occasion de la restauration intervenue vers 1990 . Les salles sous combles ainsi créées abritent les réserves du musée.
-
Murs
- schiste moellon
- granite pierre de taille
-
Toitsterre en couverture
-
Étagesétage en surcroît
-
Couvrements
- voûte en berceau plein-cintre
- voûte d'arêtes
-
Élévations extérieuresélévation à travées
-

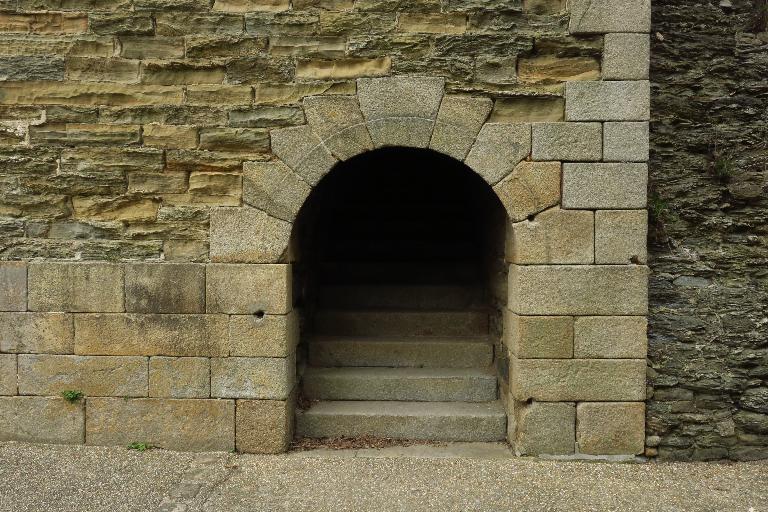

Escaliers
- escalier isolé
-
État de conservationbon état, restauré
-
Mesures
- l : 61 m
- la : 10 m
-
Statut de la propriétépropriété d'une société privée
-
Éléments remarquablescaserne, casemate
-
Protectionsclassé MH, 2007/06/22
-
Précisions sur la protection
Classement de l'ensemble de la citadelle de Belle-Île-en-Mer.
-
Référence MH
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Musée de la citadelle de Belle-Île-en-Mer
- (c) Musée de la citadelle de Belle-Île-en-Mer
- (c) Musée de la citadelle de Belle-Île-en-Mer
- (c) Musée de la citadelle de Belle-Île-en-Mer
- (c) Musée de la citadelle de Belle-Île-en-Mer
- (c) Musée de la citadelle de Belle-Île-en-Mer
- (c) Musée de la citadelle de Belle-Île-en-Mer
- (c) Musée de la citadelle de Belle-Île-en-Mer
- (c) Musée de la citadelle de Belle-Île-en-Mer
- (c) Musée de la citadelle de Belle-Île-en-Mer
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
Documents d'archives
-
Service Historique de la Défense du Château de Vincennes : 1 VH 287
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 287, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1817-1825. Direction du Génie de Port-Louis, Place de Belle-isle-en-Mer, Mémoire du chef du Génie sur les projets pour 1824, 10 décembre 1823.
-
Service Historique de la Défense du Château de Vincennes : 1 VH 287
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 287, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1817-1825. Direction du Génie de Port-Louis, Place de Belle-Ile, projets pour 1824, Extrait des registres du Comité des fortifications, séance du 1er mars 1824.
-
Service Historique de la Défense du Château de Vincennes : 1 VH 288
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 288, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1826-1830. Direction du Génie de Port-Louis, Place de Belle-Ile, projets pour 1824, Extrait des registres du Comité des fortifications, séance du 16 juin 1829.
-
Service Historique de la Défense du Château de Vincennes : 1 VH 289
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 289, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1831-1836. Direction du Génie de Nantes, Place de Belle-Ile, Mémoire du chef du Génie sur les projets pour 1833, 31 décembre 1832.
-
Service Historique de la Défense du Château de Vincennes : 1 VH 289
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 289, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1831-1836. Direction du Génie de Nantes, Place de Belle-Ile, projets pour 1833, Extrait des registres du Comité des fortifications, séance du 20 mars 1833.
-
Service Historique de la Défense du Château de Vincennes : 1 VH 289
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 289, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1831-1836. Direction du Génie de Nantes, Place de Belle-Ile, Mémoire des ouvrages exécutés en 1833, 31 octobre 1833.
-
Service Historique de la Défense du Château de Vincennes : 1 VH 289
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 289, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1831-1836. Direction du Génie de Nantes, Place de Belle-Ile, Mémoire des ouvrages exécutés en 1834, 30 octobre 1834.
-
Service Historique de la Défense du Château de Vincennes : 1 VH 289
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 289, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1831-1836. Direction du Génie de Nantes, Place de Belle-Ile, Mémoire du chef du Génie sur les projets pour 1836, 31 janvier 1836.
Bibliographie
-
LE POURHIET-SALAT, Nicole. La défense des îles bretonnes de l´Atlantique, des origines à 1860. Vincennes, Service Historique de la Marine, 1983, 375 p.
-
FAUCHERRE, Nicolas, PROST, Philippe, CHAZETTE, Alain. Les fortifications du littoral, La Bretagne Sud. Chauray-Niort, collection : les fortifications du littoral. 1998, 279 p., ISBN 2-910137-24-4.
Annexes
-
Projet de caserne casematée pour la citadelle de Belle-Île, 1824.
-
Avis du Comité du 20 mars 1833.
Date(s) d'enquête :
2017;
Date(s) de rédaction :
2017
